Силиконовый нагреватель 300 × 300 мм
24 В DC · 350 Вт · отдельная рабочая плита

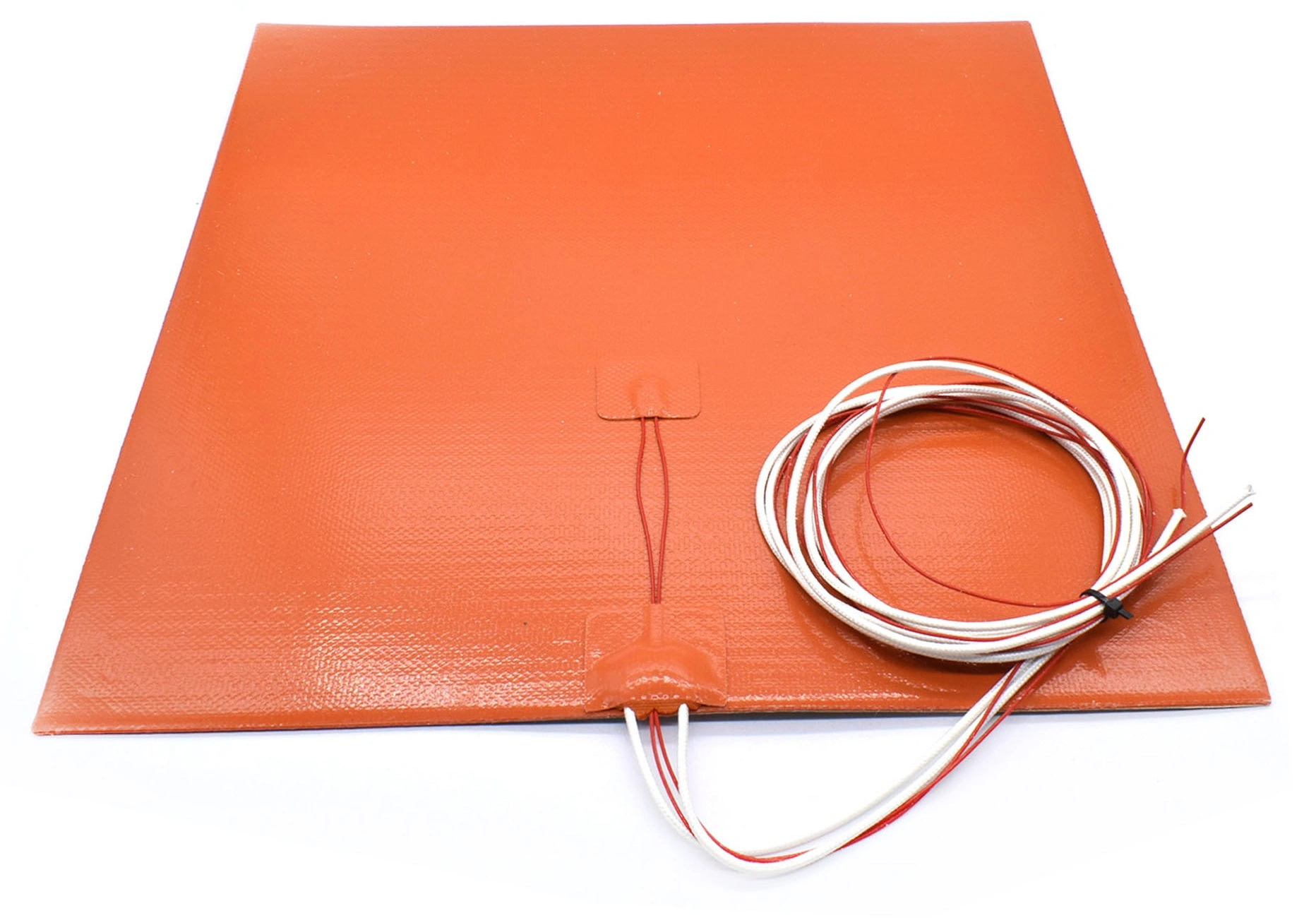

Силиконовый нагреватель 300 × 300 мм на 24 В, 350 Вт предназначен для подогрева отдельной рабочей плиты 3D-принтера. Гибкий нагревательный элемент устанавливают с нижней стороны теплопроводящей основы, а температуру поддерживает контроллер с датчиком. Формат 300 × 300 мм подходит для сборки или модернизации платформы соответствующего размера при достаточной мощности блока питания.
Это нагревательный элемент: жёсткую плиту, поверхность печати и крепление подбирают под конструкцию принтера.
Для согласованной низковольтной системы.
Монтаж на теплопроводящее основание.
Датчик и прошивка поддерживают температуру.
Размер, питание и назначение
| Конструкция | Гибкий силиконовый нагревательный элемент |
|---|---|
| Габарит нагревателя | 300 × 300 мм |
| Номинальное питание | 24 В постоянного тока |
| Номинальная мощность | 350 Вт |
| Расчётный ток при 24 В | 14,6 А при полной мощности, I = P / U |
| Монтаж | На ровную теплопроводящую плиту с плотным контактом по площади |
| Обратная связь | Отдельная цепь датчика температуры; его характеристику согласуют с прошивкой |
Размер коврика описывает нагревательный элемент, а не гарантированную область печати. Плита, каретка, винты, зажимы и траектория сопла могут ограничивать полезную площадь. До установки сопоставьте габариты и место выхода проводов с механикой своего принтера.
Как выбрать источник и силовую цепь
Для версии 300 × 300 мм главный вопрос — доступная мощность линии 24 В. Нагреватель на 350 Вт потребляет 14,6 А в момент полной подачи питания. К этому добавляется потребление хотэнда, двигателей, электроники и вентиляторов, если они питаются от того же блока.
Большая плита имеет заметную тепловую инерцию: время прогрева зависит от её массы, покрытия, утепления и окружающего воздуха. Номинал 350 Вт сам по себе не подтверждает конкретное время разогрева или одинаковую температуру центра и углов. Рабочую поверхность проверяют после установления температуры.

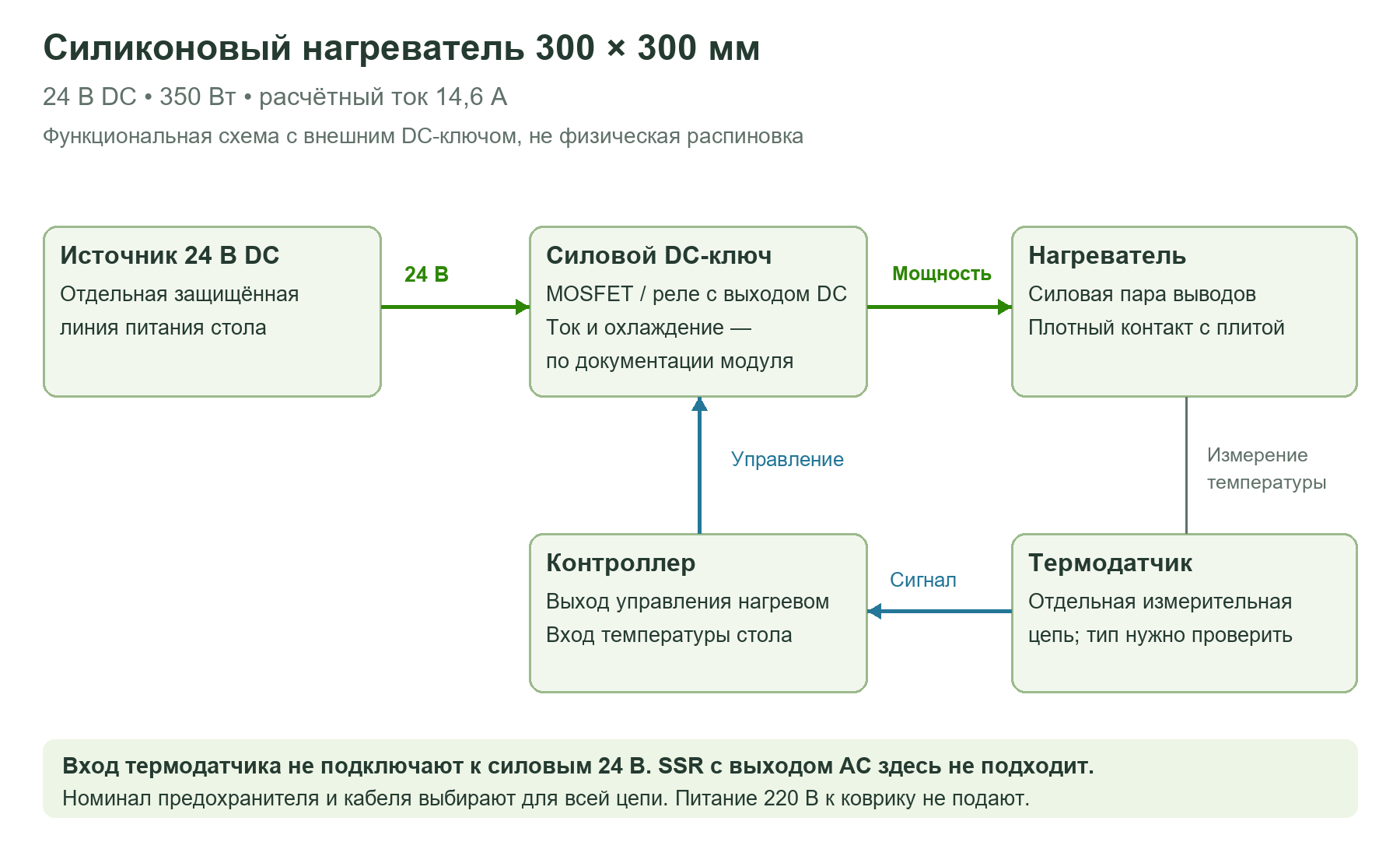

При недостаточной нагрузочной способности штатного выхода используют внешний MOSFET-модуль или другой ключ, рассчитанный на постоянный ток. Нужны совместимое управление, запас по нагрузке и отвод тепла. Твердотельное реле с выходом для переменного тока не является заменой DC-ключу. Предохранитель и кабель выбирают с учётом самого слабого элемента цепи.
Управление нагревом и измерение температуры
Силовые выводы нагревателя подключают к предусмотренному выходу нагрева, а измерительные — к совместимому входу температуры. Назначение проводов проверяют до включения. Нельзя выбирать распиновку только по цвету изоляции на фотографии.
Для правильного измерения нужен тип установленного датчика и его температурная характеристика. Одного обозначения «100 кОм» недостаточно для выбора любой таблицы NTC: разные термисторы могут совпадать при комнатной температуре и расходиться при нагреве. Параметры датчика уточняют по поставке; произвольную настройку B3950 использовать не следует.
Монтаж на рабочую плиту
Сначала выполните сухую примерку: коврик должен помещаться под плитой, а выводы — обходить крепёж и подвижные узлы. Кромки и винты не должны давить на нагреватель. Плиту основания очистите, обезжирьте подходящим для её материала средством и полностью высушите.

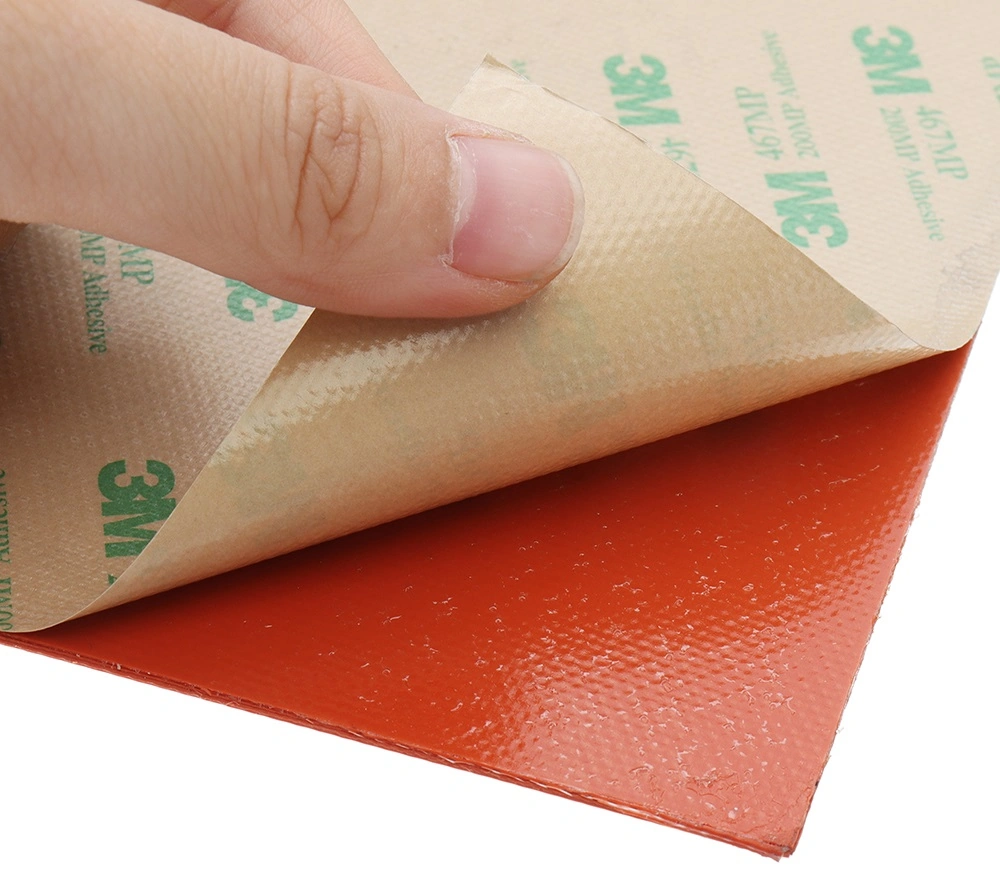

У исполнения с клеевой основой защитный слой снимают постепенно и прижимают нагреватель без воздушных полостей. Зазоры ухудшают теплоотвод и создают локальный перегрев. Нельзя обрезать коврик по месту, сверлить его или складывать: расположение внутреннего нагревательного проводника снаружи не видно.
Кабель закрепите отдельно от места его выхода из силикона. Если стол движется, оставьте рабочую петлю и проверьте весь ход оси: провод не должен натягиваться, тереться о раму или перегибаться у заделки. Теплоизоляцию снизу выбирают по температуре и оставляют место под утолщения выводов.
Первое включение и настройка
- При отключённом питании проверьте номинал 24 В, соединения, крепление проводов и монтаж датчика.
- Включите электронику без команды нагрева. Показание температуры должно быть правдоподобным; ошибку датчика устраняют до проверки нагревателя.
- Задайте невысокую пробную температуру. Убедитесь, что нагревается именно стол, показания растут плавно, а после выключения команды питание нагрева прекращается.
- После пробного цикла проверьте проводку и соединения. Нагрев клеммы или кабеля требует исправления контакта и проверки нагрузки.
- Настройте регулирование для собранного стола с его рабочей плитой и покрытием. Используйте PID только при поддержке этого режима прошивкой и силовой частью.
В Klipper настройки стола находятся в [heater_bed]; в Marlin автоподбор PID для стола выполняется через M303 E-1 при включённой соответствующей функции. Температуру калибровки выбирают в разрешённом для всей сборки диапазоне. Контроль неисправности нагрева и датчика оставляют включённым.
Что проверить перед покупкой
Сопоставьте размер коврика, питание 24 В, доступную мощность источника, допустимый ток ключа и способ крепления. Уточните характеристику термодатчика и состав поставки. Температурный предел определяется не только силиконом, но и клеевым слоем, покрытием, магнитной подложкой, датчиком и проводкой.
Нагреватель устанавливают в сборку с контролем температуры. Он не рассчитан на непосредственное подключение к сети 220 В. Не включайте снятый коврик для проверки «на ощупь»: рабочий режим предполагает теплоотвод через плиту.
