Компактный стол 120 × 120 мм
12 В DC · заявлено 50 Вт · пятиконтактный интерфейс
Нагревательный стол 120 × 120 мм с алюминиевой платформой предназначен для компактного 3D-принтера или небольшой самодельной установки. Для этого исполнения заявлены питание нагревателя 12 В и мощность 50 Вт. На плате используется пятиконтактный интерфейс с отдельными обозначениями силовой и измерительной цепей, поэтому перед заменой важно проверить не только размер, но и способ подключения датчика.
Для небольшой платформы с проверкой силовой и измерительной цепей.
Формат компактной платформы.
50 Вт заявлено в карточке.
Сигнал температуры проверяют отдельно.
Параметры и исполнение
| Формат платформы | 120 × 120 мм |
|---|---|
| Конструкция | Алюминиевая платформа с PCB-нагревателем |
| Питание нагревателя | 12 В DC по карточке и маркировке |
| Заявленная мощность | 50 Вт по карточке товара |
| Расчётный ток нагревателя | 50 / 12 = 4,17 А при заявленном номинале |
| Разъём | Пять контактов |
| Маркировка цепей | −HEAT, +12V, SIG, 5V, GND |
Ток 4,17 А — расчёт по номиналу, а не измерение конкретного экземпляра. Нагрузку блока питания проверяют с учётом хотэнда, двигателей и остальных потребителей. Маленький размер платформы не отменяет проверки силового выхода и его клемм.

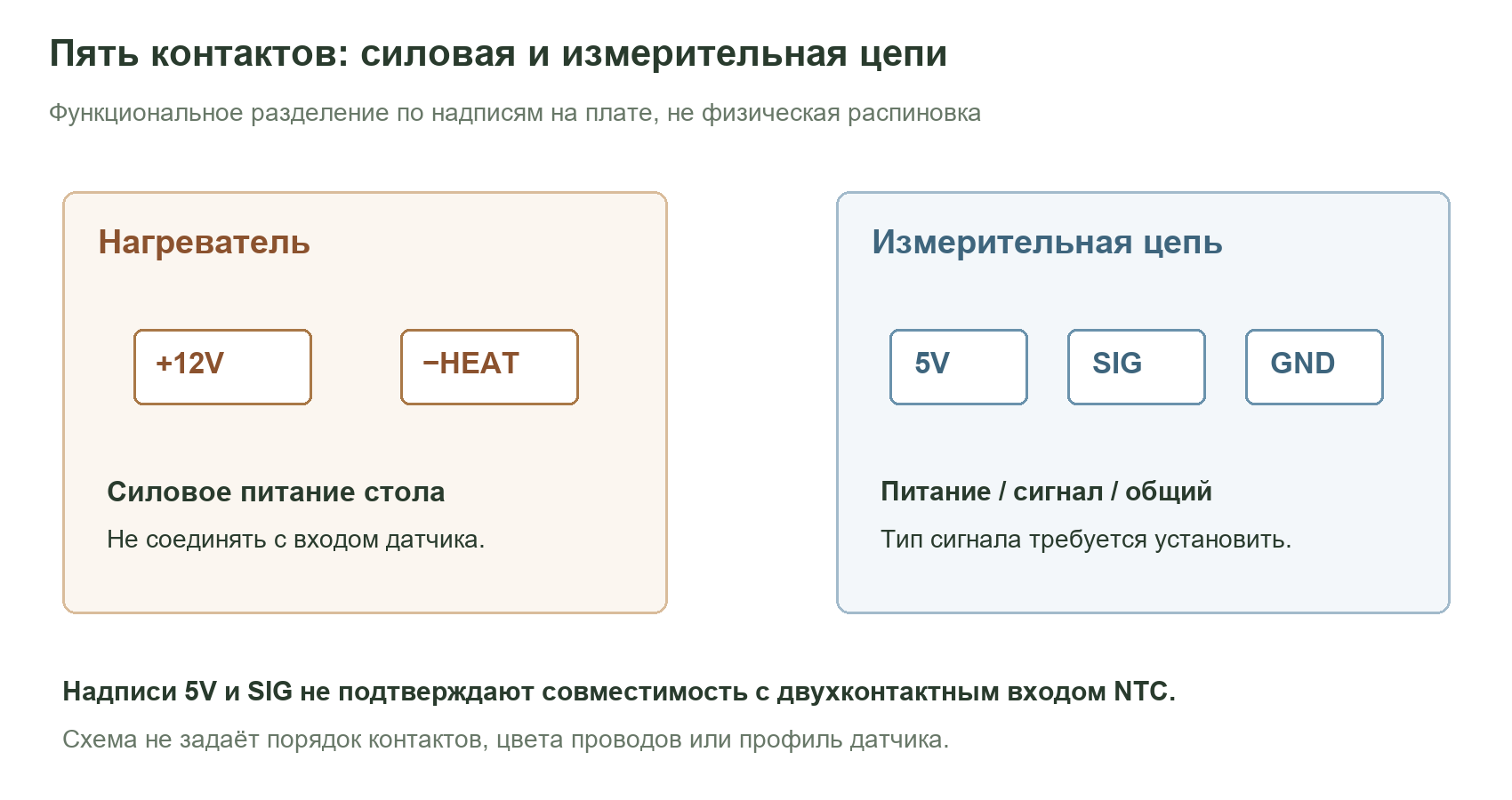

Почему пятиконтактное подключение нужно проверить
Обозначения +12V и −HEAT относятся к нагревателю. Группа 5V, SIG и GND выделена для измерительной цепи. Питание этой цепи нельзя смешивать с 12-вольтовым силовым подключением.
Такой интерфейс нельзя автоматически считать обычным двухпроводным NTC-термистором. Надпись SIG не определяет диапазон напряжения, протокол или зависимость сигнала от температуры. Наличие 5V также не доказывает, что выход подходит ко входу контроллера, рассчитанному на 3,3 В.
До подключения нужно установить устройство измерительной цепи, совместимый вход контроллера и способ настройки прошивки. Не объединяйте −HEAT с GND по одному сходству обозначений: силовой минус может коммутироваться управляющей платой. Цвета проводов проверяют по прозвонке и маркировке, а не по фотографии другого комплекта.
Монтаж компактной платформы
Формат 120 × 120 мм удобен для небольшой печатной зоны, однако реальная область зависит от хода сопла и креплений покрытия. Совпадение размера само по себе не делает стол готовой заменой для любого мини-принтера.
Сравните расположение опор, крепёжные отверстия, высоту сборки и сторону выхода разъёма. Винты не должны изгибать платформу. При движении стола оставьте свободную петлю проводки и разгрузку натяжения, чтобы кабель не тянул разъём.

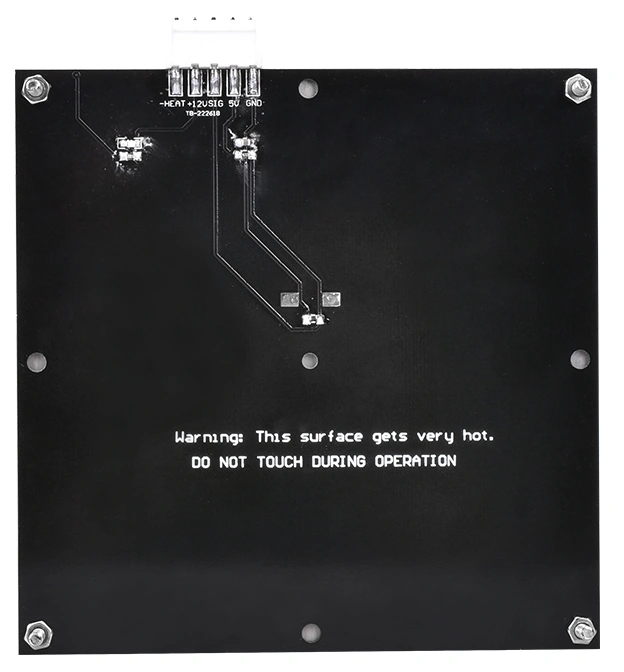

На обратной стороне расположены печатные проводники и компоненты. Металлические детали каретки не должны касаться контактов. Теплоизоляцию подбирают с учётом допустимой температуры и электрической изоляции этой стороны.
Поверхность и регулировка
Золотистый цвет верхней стороны не является подтверждением PEI или другой конкретной адгезионной поверхности. Способ подготовки покрытия и температурный режим выбирают по данным самого покрытия и печатного материала. Не следует назначать максимально допустимую температуру только по мощности 50 Вт.
После установки стекла или дополнительного листа изменятся высота поверхности и тепловая инерция. Заново проверьте положение сопла и настройку стола. Крепления должны оставаться вне траектории печати.
Галерея показывает платформу и подключаемый жгут. Состав конкретной поставки, дополнительное покрытие и совместимость разъёма с контроллером проверяют отдельно.
Порядок первого запуска
- До подачи питания установите назначение всех пяти контактов и совместимость измерительной цепи с контроллером.
- Проверьте проводку и изоляцию на обесточенной сборке.
- Убедитесь, что прошивка корректно показывает температуру холодной платформы. Пока показания не проверены, нагрев не включают.
- Выполните пробный нагрев с контролем показаний и проверьте прекращение нагрева по команде выключения.
- Настройте регулирование с фактически установленной печатной поверхностью.
Для Klipper полезны проверка нагревателей и параметры heater_bed. Эти документы описывают настройку контроллера, но не заменяют определение датчика данного стола. Универсальное значение B3950 или Generic 3950 для показанного интерфейса не назначается.
