Алюминиевый стол 328 × 328 мм
24 В DC · толщина 3 мм · контакты под пайку
Алюминиевый нагревательный стол размером 328 × 328 × 3 мм рассчитан на питание 24 В и предназначен для крупной печатной платформы. Это плита для установки на подходящую каретку, подключения к силовому выходу и оснащения выбранным покрытием. При подборе важны внешний размер, расположение крепежа и параметры электропитания — одного обозначения MK3 недостаточно.
Подбор по габариту, опорам и реальной электрической нагрузке.
Внешний размер плиты.
Версия с фиксированным питанием.
Сверьте отверстия и ход кабеля.
Что важно при подборе
| Размер плиты по карточке | 328 × 328 мм |
|---|---|
| Толщина | 3 мм |
| Питание нагревателя | 24 В DC |
| Основа | Алюминиевая |
| Крепёж на показанном исполнении | Четыре угловых и два средних отверстия на краях |
| Силовое подключение | Две открытые площадки под пайку |
| Температурный контроль | Отдельный датчик и подходящая настройка контроллера |
Номинальная мощность этой версии не подтверждена отдельным паспортом. Для выбора блока питания, проводов и силового ключа проверьте маркировку и характеристики конкретного нагревателя. Нельзя назначать допустимый ток только по размеру плиты или названию MK3.

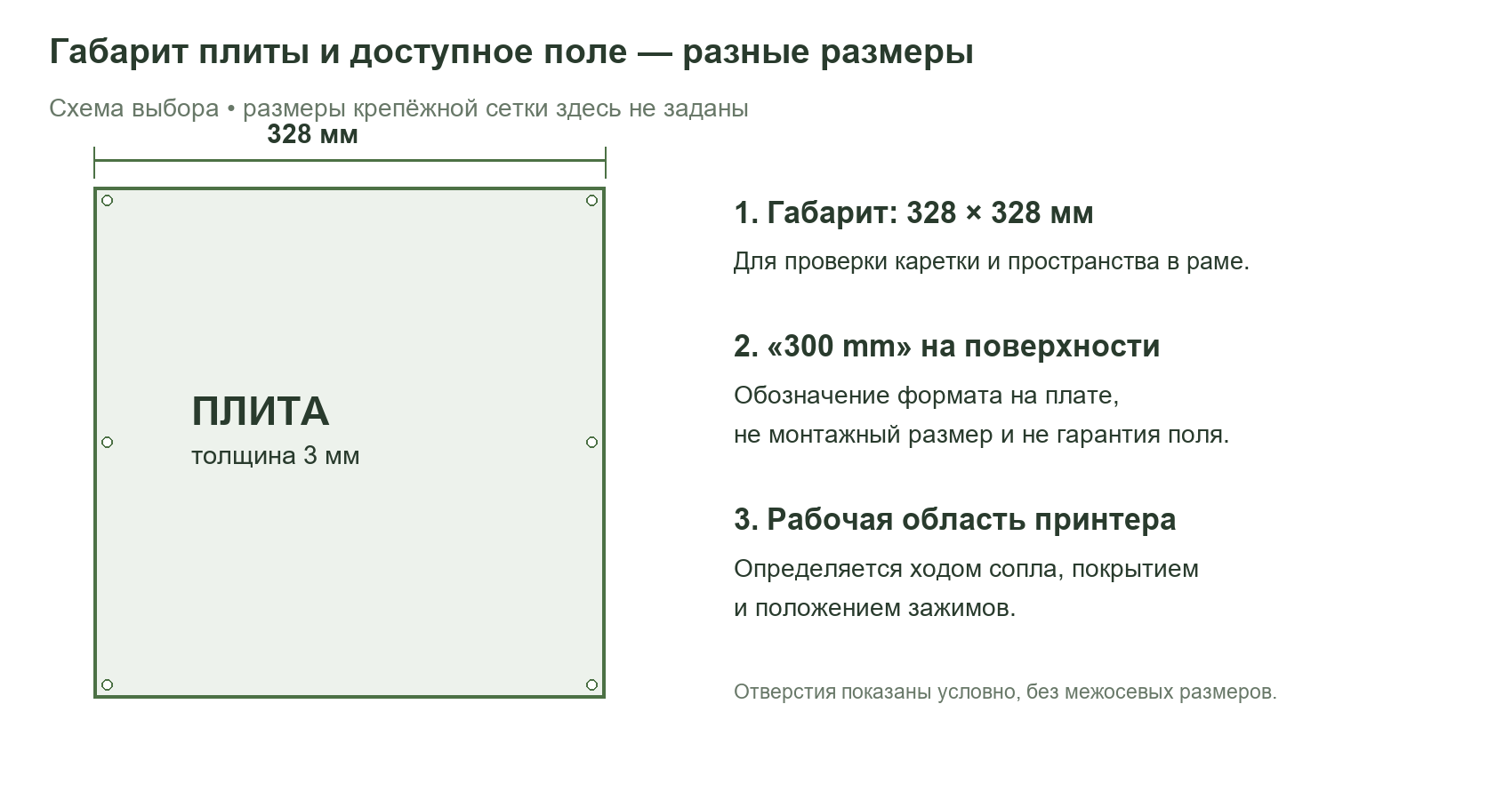

328 мм снаружи: проверьте механику
На показанной плате нанесено обозначение MK2a 300 mm. Оно не заменяет внешний размер 328 × 328 мм, указанный для этого товара. Подбирайте опоры, покрытие и положение кабеля по реальной плите. Доступное поле печати зависит также от хода сопла и зажимов; обещать квадрат 300 × 300 мм только по надписи на нагревателе нельзя.
Перед заменой сравните все отверстия с кареткой. Наличие дополнительных отверстий не обязывает использовать их одновременно: схема опор должна соответствовать конструкции принтера и не изгибать плиту. Если сетка крепежа не совпадает, не притягивайте стол винтами через усилие.
Питание и пайка
Эта карточка относится к 24-вольтовому исполнению. Две силовые площадки не являются переключателем 12/24 В. Не переносите сюда схемы трёхконтактных столов Dual Power и не подавайте сетевое напряжение.
Оценить нагрузку резистивного нагревателя помогают формулы I = U / R и P = U² / R. Сопротивление измеряют на обесточенном столе, отсоединённом от электроники; при малом сопротивлении учитывают вклад щупов. Это проверка электрической нагрузки, а не замена данных о допустимом режиме изделия.
При пайке обеспечьте надёжное соединение без выступающих жил и замыканий на соседние площадки. На подвижной оси закрепите кабель на разгрузке натяжения: петля должна проходить полный ход, не тянуть пайку и не касаться механики. Силовой выход контроллера и его клеммы должны выдерживать фактический ток стола.
Датчик и печатная поверхность
Датчик температуры подключается к измерительному входу платы управления отдельно от нагревателя. Перед настройкой установите его тип; по внешнему виду стола нельзя выбрать таблицу NTC или значение B3950. Надёжный тепловой контакт датчика важен: отрыв от плиты может привести к неверному управлению нагревом.
Стекло, гибкий лист или другое покрытие выбирают по размеру и температурному режиму. Зажимы не должны мешать соплу. После установки покрытия изменяются высота поверхности и её тепловая инерция — заново проверьте зазор сопла, регулировку стола и сетку компенсации.

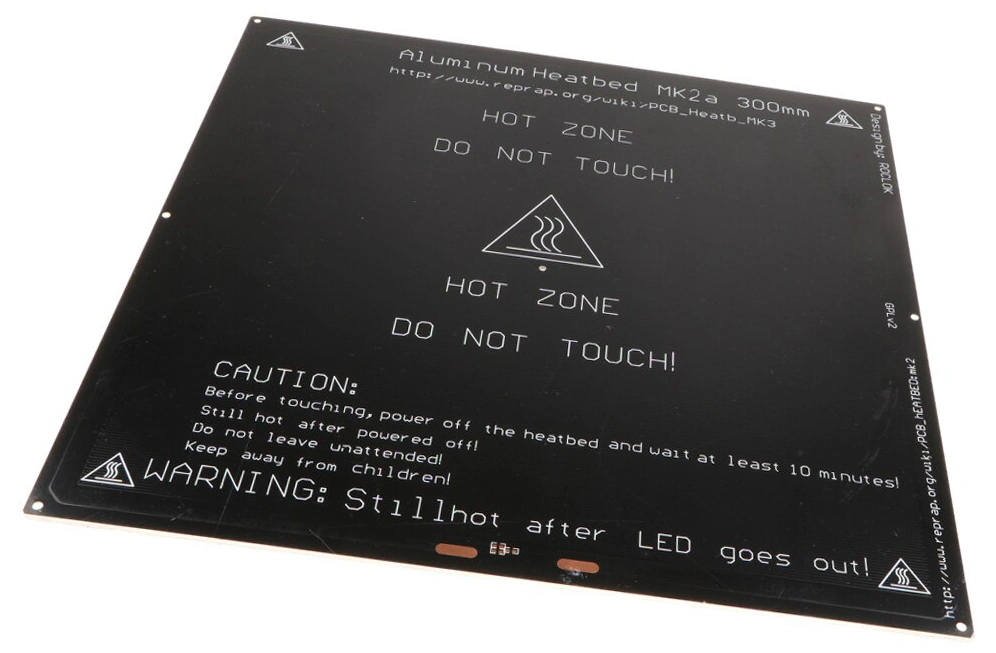

Фотография показывает плиту с открытыми контактами. Провода, датчик, пружины, крепёж и покрытие не следует считать комплектными без отдельного подтверждения.
Проверка после установки
- Без питания проверьте крепление, пайку, изоляцию и свободу хода проводки.
- Убедитесь, что холодный датчик показывает температуру помещения.
- Запустите умеренный пробный нагрев и проследите за ростом показаний. После команды выключения убедитесь, что нагрев прекращается.
- Настройте регулирование с установленным покрытием и проверьте первый слой.
Порядок проверки нагревателя и PID описан в документации Klipper. Максимальная температура, время разогрева и равномерность поверхности зависят от самого нагревателя и сборки; фиксированные значения для этой версии не заявлены.
