Нагревательная плата Ultimaker 2
Формат 230 × 260 мм • замена нагревателя • проверка PT100
Нагревательная плата формата Ultimaker 2 размером 230 × 260 мм предназначена для ремонта или сборки узла подогреваемой платформы. Её подбирают по креплениям, подключению нагрева и датчику температуры, сохраняя совместимость с электроникой принтера.

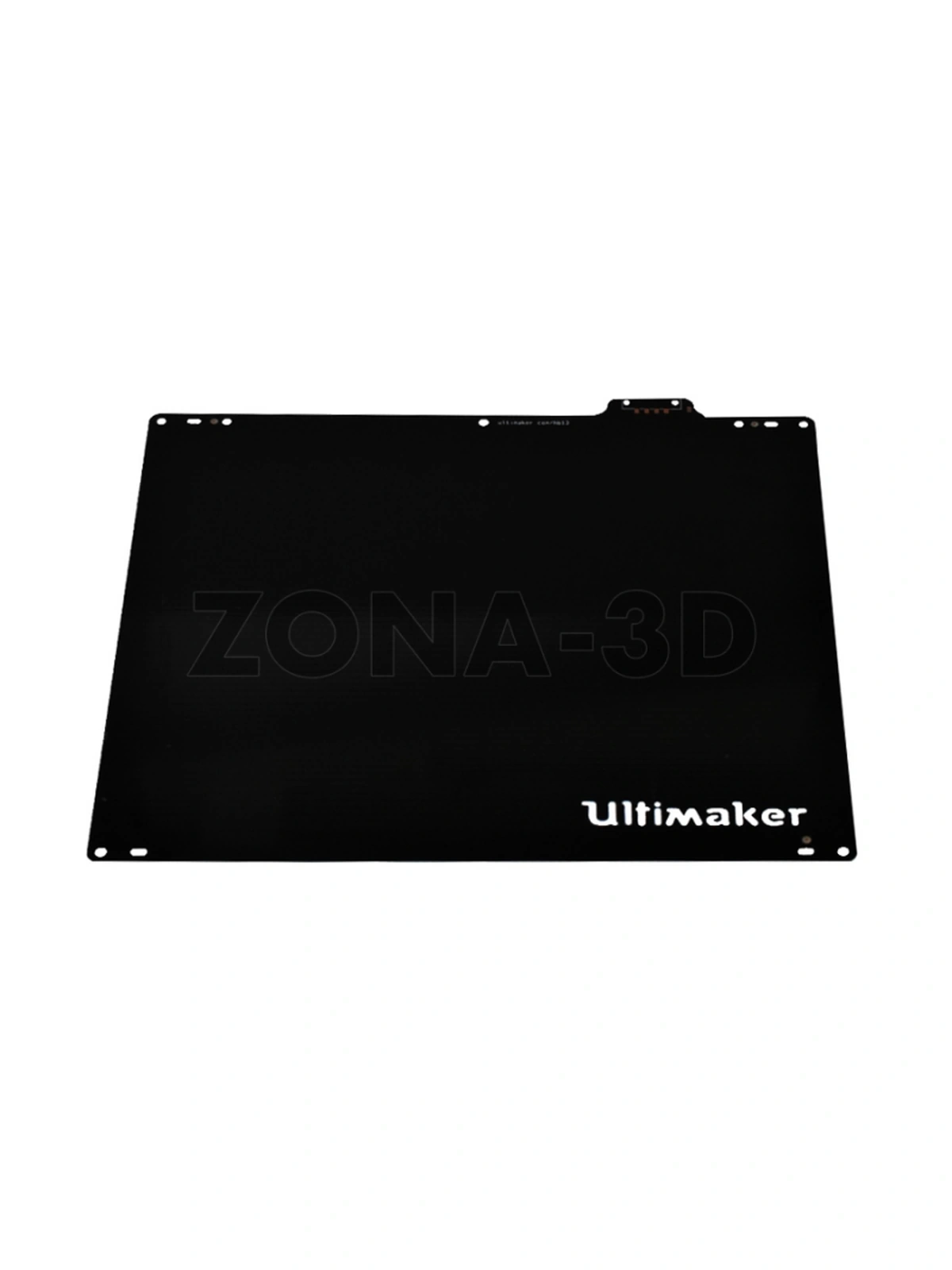

На фото показана сама плата с характерными вырезами и контактной зоной. Стекло, прижимы, пружины и кабель относятся к другим частям узла: при замене проверяют их состояние и соответствие новой детали.
Замена нагревательной платы с проверкой сохранённой механики.
Тип PT100 в оригинальном проекте учитывают при подборе электроники.
Вырезы, крепёж и контакты сравнивают со снятой деталью.
Плата и собранный стол — разные детали
Рабочая платформа Ultimaker состоит из нескольких элементов: нагревателя, поверхности для печати, креплений и механизма выравнивания. Эта позиция помогает заменить нагреватель, сохранив пригодные части прежней сборки. Она не задаёт автоматически размер печатной области и не превращает любую платформу с близкими габаритами в совместимую.
Перед покупкой сравните наружный контур, отверстия, вырезы под фиксаторы и расположение контактной зоны со снятой деталью. У ранних и более поздних столов Ultimaker различаются клеммы и отдельные крепёжные элементы. Поэтому указание семейства принтера полезно для поиска, но не заменяет сверку исполнения.
Почему важен именно тип датчика

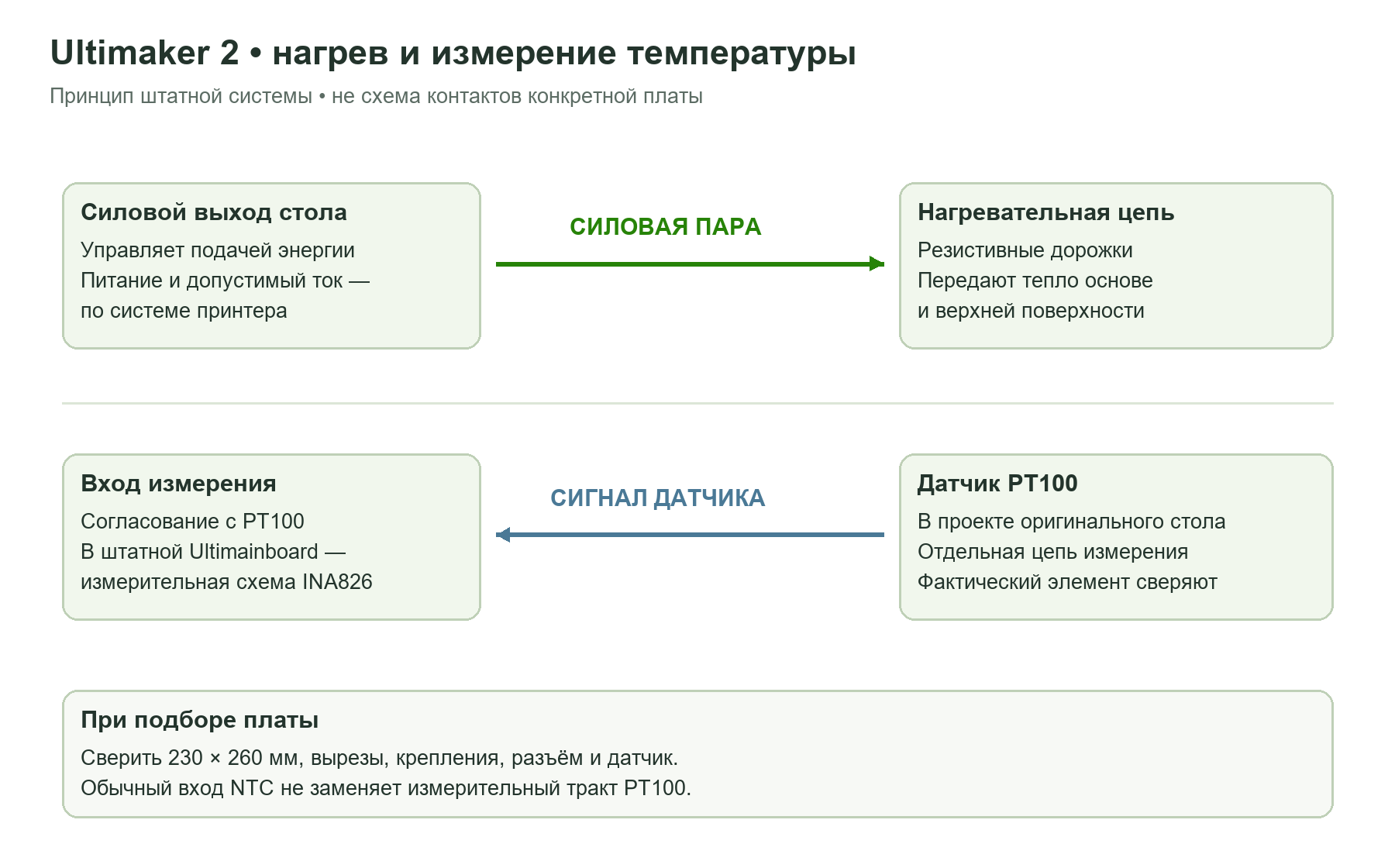

В открытом проекте оригинального нагревателя Ultimaker 1155-F указан PT100. Штатная измерительная система Ultimainboard V2 рассчитана на платиновый датчик и соответствующий измерительный тракт. PT100 и распространённый NTC 100 кОм имеют разные характеристики; менять один на другой без согласования электроники и настройки нельзя.
Для данной запасной платы тип установленного элемента и его подключение сверяют перед монтажом. Если принтер переделан на другую управляющую плату, потребуется вход или адаптер, рассчитанный на этот датчик. Выбор похожего пункта в прошивке сам по себе не превращает обычный вход термистора в тракт PT100.
Силовая цепь и проводка
К нагревателю и датчику идут разные пары проводов. Их назначение определяют по маркировке платы и документации своей ревизии, а не по положению разъёма на похожем фото. В заводском руководстве для Ultimaker 2+ силовые провода описаны как более толстые, провода PT100 — как более тонкие; для переделанной проводки цвет и толщина не являются достаточной проверкой.
Номинал питания запасной платы должен совпадать с системой принтера. Мощность нельзя вычислить из размеров 230 × 260 мм или принять по другому столу Ultimaker: она определяется электрическим исполнением нагревательных дорожек. Перед подключением проверяют маркировку, сопротивление нагревателя и допустимую нагрузку силового выхода.
Контакты должны надёжно удерживать провод, а кабель — иметь разгрузку натяжения. При перемещении стола проводка не должна цепляться за механику или изгибаться прямо у пайки. Повреждённый, потемневший либо ослабленный силовой контакт заменяют вместе с устранением причины нагрева.
Замена и возврат к печати
Работу выполняют на остывшем принтере с отключённым блоком питания. Перед разборкой полезно зафиксировать назначение проводов и расположение крепежа. Стекло снимают отдельно; при переносе фиксаторов не изгибают их и не используют затяжку для исправления перекошенного основания.
После сборки сначала проверяют показание температуры без нагрева: оно должно соответствовать окружающим условиям. Затем проводят контролируемый пробный прогрев и проверяют реакцию показаний и отключение нагрева по команде. Ошибка датчика или отсутствие нормального роста температуры требуют проверки соединений, а не увеличения допустимых температур в настройках.
Верхнюю поверхность возвращают на место и выполняют выравнивание стола. Если менялись датчик, электроника, покрытие или теплоизоляция, проверяют настройки регулирования для новой сборки. Температуру печати выбирают по материалу и возможностям всей платформы, включая покрытие и крепёж.
Данные для сверки
| Назначение | Нагревательная плата формата Ultimaker 2 |
|---|---|
| Номинальный габарит | 230 × 260 мм |
| Что показано | Отдельная плата; стекло и механика не показаны |
| Датчик оригинального проекта | PT100; фактический элемент запасной платы сверяют отдельно |
| Совместимость | Контур, отверстия, контакты, электрические параметры и датчик |
| Мощность и температурный предел | По паспорту конкретного исполнения; размер платы их не определяет |
Документация: открытый проект нагревателя Ultimaker 1155-F; руководство по замене стола Ultimaker 2+. Документы объясняют устройство оригинального узла; ревизию запасной платы проверяют отдельно.
