Силиконовый нагреватель 400 × 400 мм
220 В AC · 1500 Вт · площадь формы 1600 см²

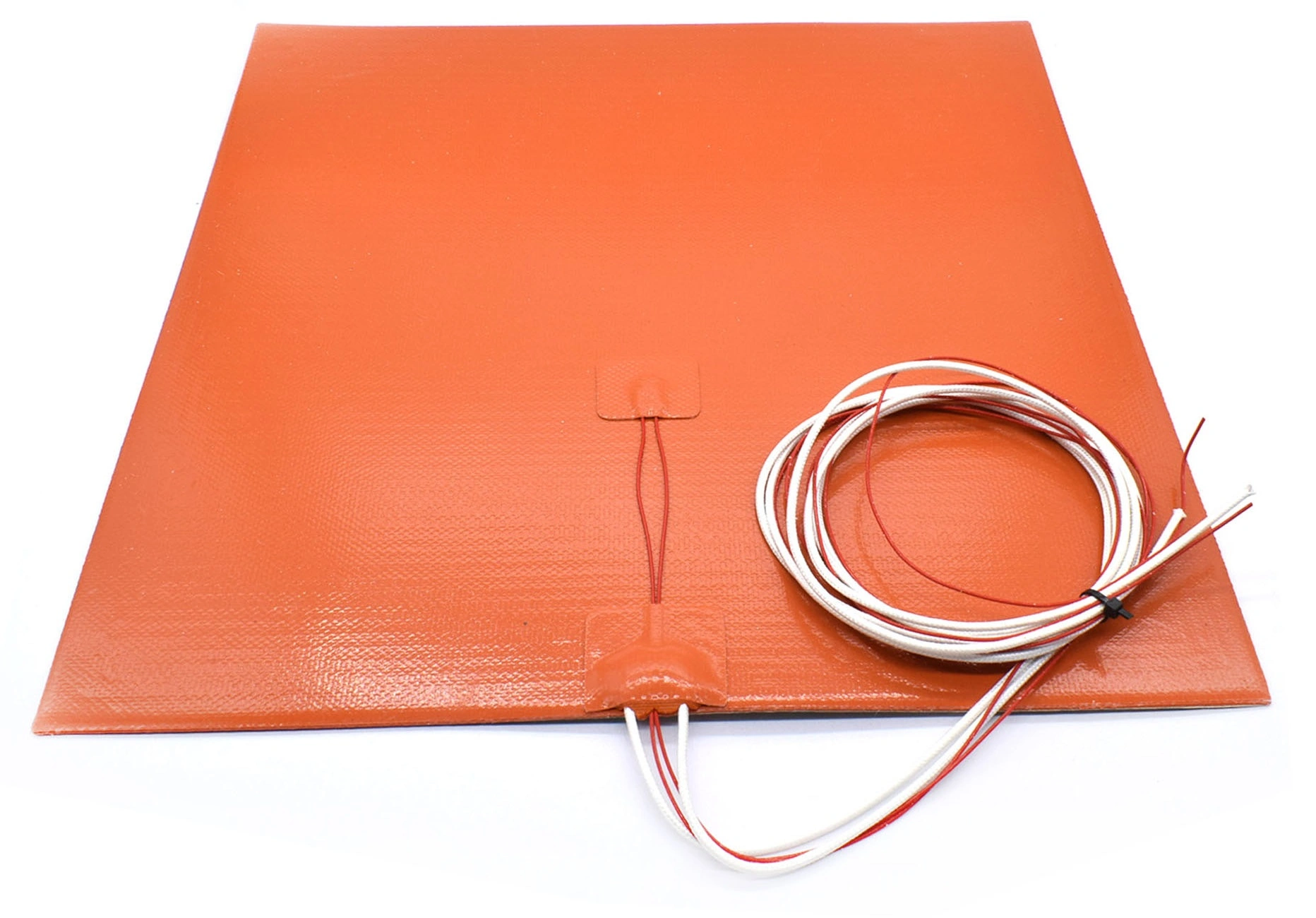

Силиконовый нагреватель 400 × 400 мм, 220 В, 1500 Вт предназначен для нагрева крупной металлической платформы 3D-принтера. Его устанавливают снизу плиты и включают через внешний силовой узел с контролем температуры. Мощность 1,5 кВт требует отдельной проверки сетевой цепи, охлаждения SSR, защитного заземления и независимой защиты от перегрева.
Проверьте свободную сторону плиты.
Расчётный ток около 6,82 А при 220 В.
SSR, PE и независимая термозащита.
Нагрев крупной платформы 400 × 400 мм
Такой мат используют под жёсткой теплораспределяющей плитой, на которой размещают печатное покрытие. Нагреватель подаёт тепло, а плита формирует плоскость стола и распределяет его к поверхности. Ровность основания, качество первого слоя и доступная область печати не определяются одной мощностью.
До выбора проверьте свободное место снизу: опоры, отверстия, кронштейны и кабельный ввод. Рабочая область принтера 400 × 400 мм сама по себе не подтверждает совместимость. Для полного контакта нужна подходящая плоская поверхность без крепежа под нагревательным матом.
Номиналы и выбор размера
| Форма и размер по карточке | 400 × 400 мм |
|---|---|
| Номинальное питание | 220 В переменного тока |
| Номинальная мощность | 1500 Вт при 220 В |
| Расчётный рабочий ток | 6,82 А по I = P / U |
| Назначение | Нагрев жёсткой теплораспределяющей плиты снизу |
| Управление | Внешний регулятор и SSR с силовым выходом для AC |
| Датчик температуры | Тип и характеристику установленного датчика проверяют перед настройкой |

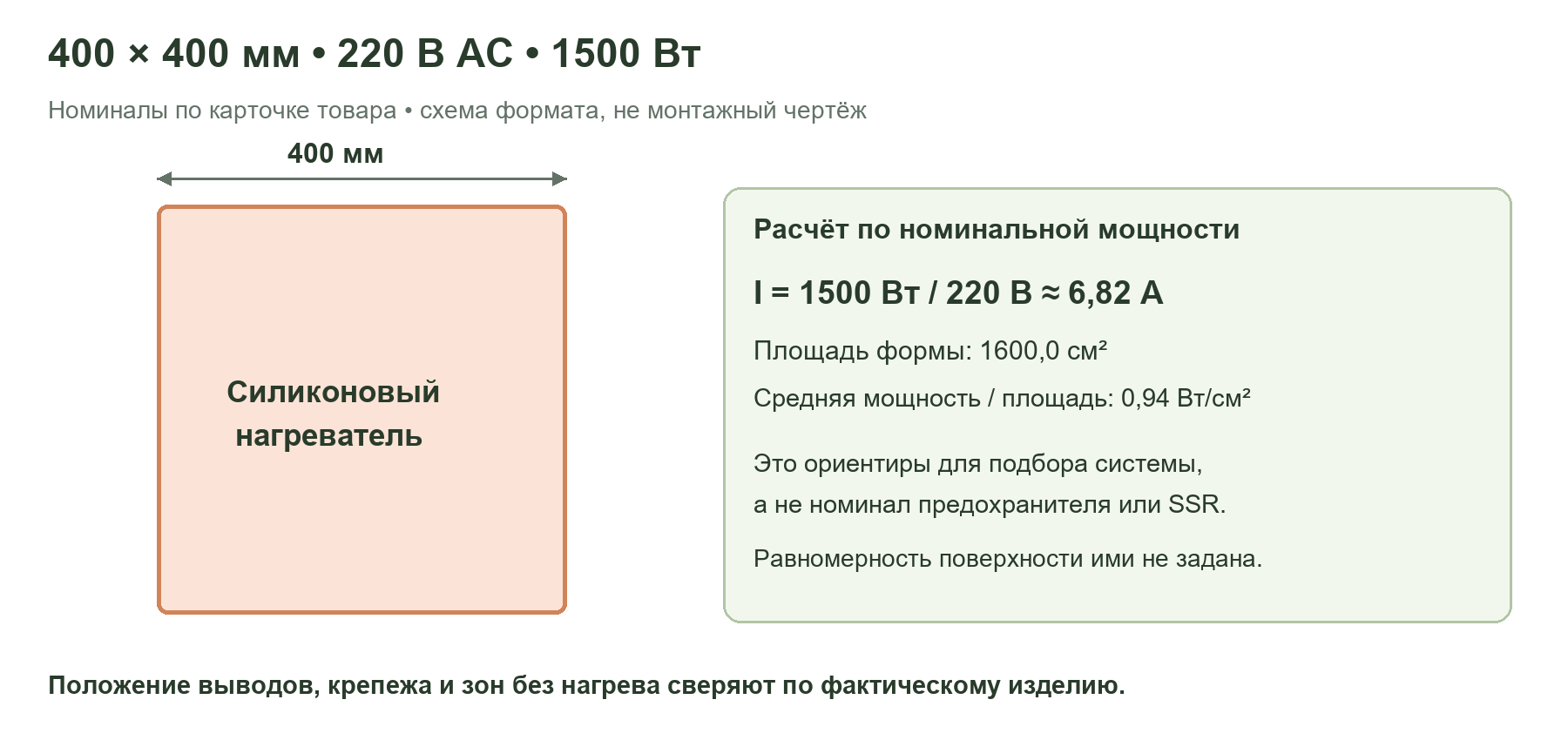

При номинальных 1500 Вт и 220 В расчётный ток составляет около 6,82 А. Геометрическая площадь квадрата — 1600 см², отношение мощности к ней — около 0,94 Вт/см². Это нагрузка самого нагревателя: при оценке питающей линии дополнительно учитывают блок питания принтера и остальные подключённые потребители.
Мощность 1,5 кВт не гарантирует заданное время разогрева или одинаковую температуру по всей поверхности. На результат влияют масса и материал плиты, контакт с матом, покрытие и потери тепла. Достижение заданной температуры нижним датчиком ещё не означает, что верхняя поверхность и края успели стабилизироваться.
Тепловой контакт и прокладка проводов
Большой мат устанавливают на подготовленную чистую и сухую металлическую поверхность. Не допускают складок и воздушных карманов: они ухудшают отвод тепла и создают участки локального перегрева. Тип крепления и условия приклеивания выбирают по фактическому исполнению; общая фотография подложки не заменяет данные клеевого слоя.
Не подгоняйте мат ножом или сверлением под опоры. Если крепёж попадает в его габарит, меняют компоновку либо выбирают подходящий нагреватель. Для нижней теплоизоляции учитывают температуру всей сборки и доступ к датчику, заземлению и термозащите.
Кабель не должен удерживаться только силиконовым вводом. Его закрепляют с разгрузкой, защищают от трения о раму и проверяют на всём ходе платформы. Силовые соединения размещают в закрытом узле, а SSR — с охлаждением, соответствующим его паспорту и реальной температуре отсека.

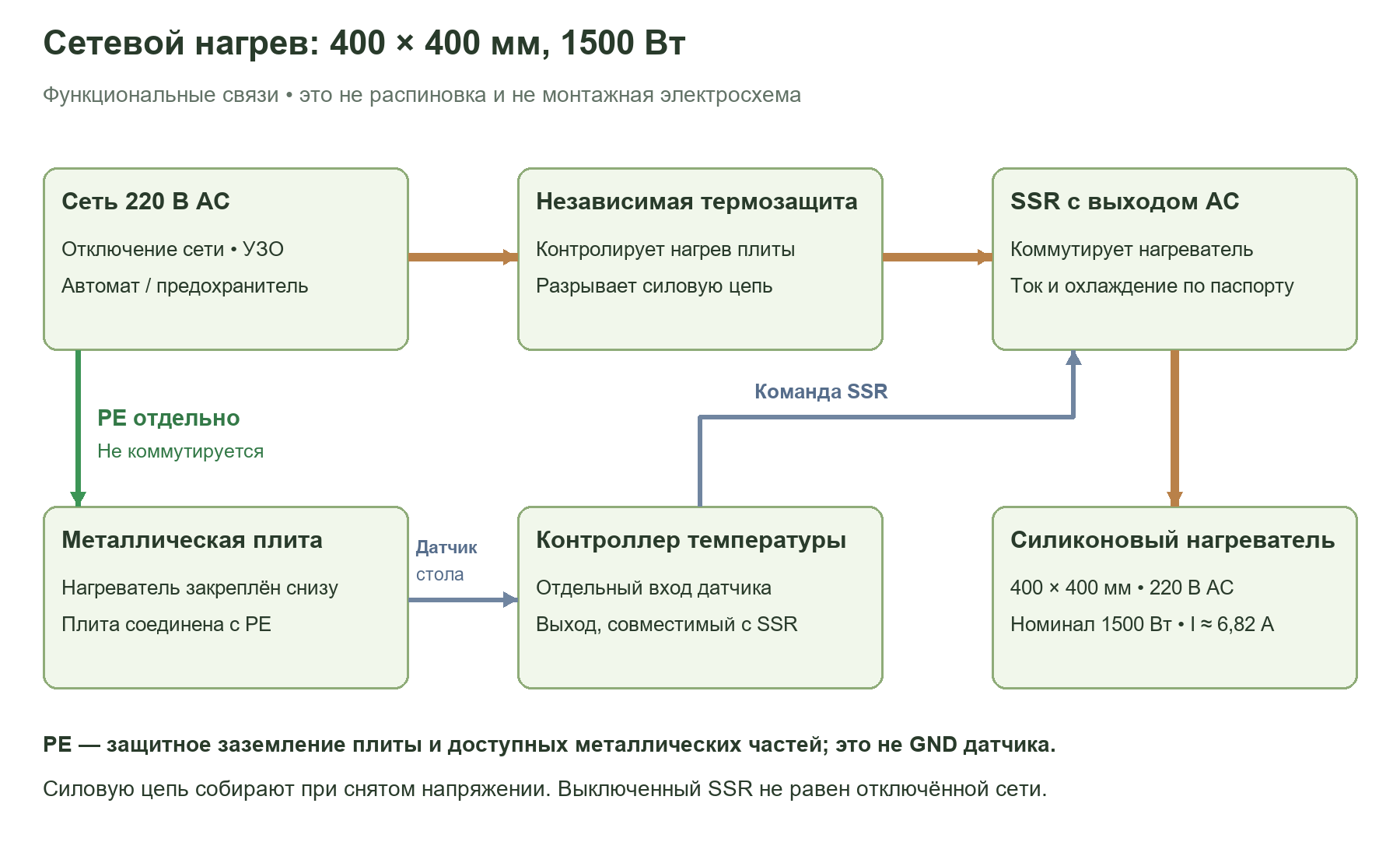

Силовое питание и независимая защита
Нужен SSR с выходом для переменного тока и входом, совместимым с контроллером. Для резистивного нагрева обычно применяют вариант с включением при переходе через ноль. Допустимый ток выбирают по паспорту SSR с учётом радиатора, температуры отсека и нагрузки; цифра на корпусе без условий охлаждения недостаточна. Сетевой нагреватель нельзя подключать к обычному выходу BED на 12/24 В.
В силовой части предусматривают отключение сети, защиту от сверхтока и УЗО. Алюминиевую плиту и доступные металлические части соединяют с защитным проводником PE. PE не проводят через SSR, выключатель нагрева или термопредохранитель.
Независимый термоограничитель либо термопредохранитель должен контролировать нагрев плиты и отключать силовую цепь при перегреве. Температуру срабатывания и допустимые ток/напряжение выбирают для всей сборки. SSR может отказать во включённом состоянии: программная команда «выключить» и обычный токовый предохранитель не заменяют такую термозащиту. Работы с сетевой частью выполняют при снятом напряжении; её сборка требует квалификации для работы с 220 В.
Датчик температуры и настройка регулятора
Для крупного стола важно как исполнение датчика, так и его связь с плитой. По общей фотографии нельзя подтвердить модель встроенного термистора или его расположение внутри мата. Перед настройкой выясняют тип фактически установленного датчика и проверяют надёжность его крепления.
Датчик подключают к измерительному входу стола, отдельно от силовых проводов. Для термистора важны не только сопротивление при комнатной температуре, но и температурная характеристика. Нельзя выбирать NTC 100K или B=3950 только по цвету проводов либо общему фото.
После проверки датчика и защит настраивают регулятор под собранную плиту, покрытие и теплоизоляцию. В Klipper проверяют sensor_type, пределы температуры, мощность и период управления SSR; в Marlin используют настройки нагрева стола и предусмотренную сборкой процедуру PID. Чужие PID-коэффициенты и универсальная частота PWM здесь не подходят.
Перед первым рабочим прогревом
Проверьте размер и маркировку фактического нагревателя, состояние оболочки и выводов, соответствие сетевой защиты, непрерывность PE и готовность независимой термозащиты. Корпуса соединений должны закрывать сетевые контакты, а кабель — свободно проходить весь рабочий ход без натяжения и трения.
До команды нагрева показания датчика должны соответствовать реальной температуре. Пробный цикл выполняют под наблюдением: проверяют рост температуры, отключение мощности и отсутствие локального перегрева. Верхний рабочий предел задаёт самый чувствительный элемент сборки — нагреватель, клей, магнитное покрытие, изоляция или проводка. Рабочую температуру выбирают по документации фактического исполнения, а не только по термостойкости силиконовой оболочки.
Документация по подключению и настройке
Заземление и защита сетевого стола · Условия применения SSR · Настройка heater_bed в Klipper · PID-настройка в Marlin. Руководства описывают построение системы; они не определяют производителя и параметры этого нагревателя.
