MKS 4248-450 · 1 А
Корпус 48 мм · съёмный кабель · две фазы

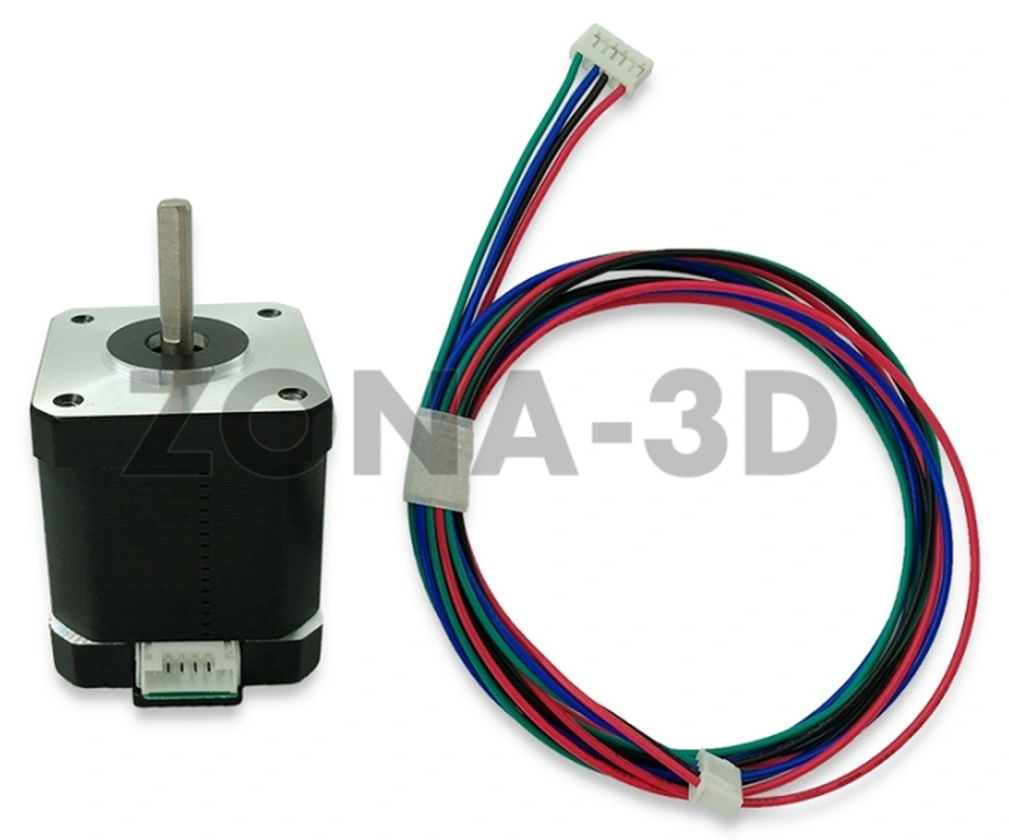

MKS 4248-450 — шаговый двигатель NEMA 17 в исполнении на 1 А с корпусом длиной 48 мм. Разъём на корпусе и съёмный четырёхпроводный кабель упрощают подключение к внешнему биполярному драйверу. Мотор можно использовать в подходящем приводе оси или подачи после проверки механической посадки и нагрузки.
Для привода с отдельно подобранными драйвером, креплением и передачей.

Проверьте место для мотора и разъёма.
Настройте ограничение тока заново при замене.
Проверьте распиновку перед подключением.
Что проверить при подборе
Двигатель выбирают вместе с передачей, драйвером и требуемой скоростью. Корпус длиной 48 мм требует больше места по оси, чем короткий NEMA 17. Учитывайте также вылет вала, выступ разъёма и радиус изгиба кабеля.
Совпадение фланца не гарантирует, что замена сохранит момент или ускорение механизма. Не переносите настройки тока с другого мотора: у исполнения MKS 4248-450 указан номинал 1 А. Небольшой ток сам по себе не означает отсутствия нагрева.
Основные данные карточки
| Модель | MKS 4248-450 |
|---|---|
| Формат | NEMA 17 |
| Корпус | Класс 42 × 48 мм; длина корпуса 48 мм |
| Исполнение по току | 1 А на фазу |
| Полный шаг | 1,8° по данным карточки; 200 полных шагов на оборот |
| Обмотки | Две фазы, четыре рабочих провода |
| Подключение | Съёмный кабель, разъём на корпусе |
| Электроника управления | Внешний биполярный драйвер с ограничением тока |
Число «450» является частью обозначения модели. Его не вводят как число шагов на оборот. Точный электрический паспорт и монтажные размеры сверяют для поставленного экземпляра.

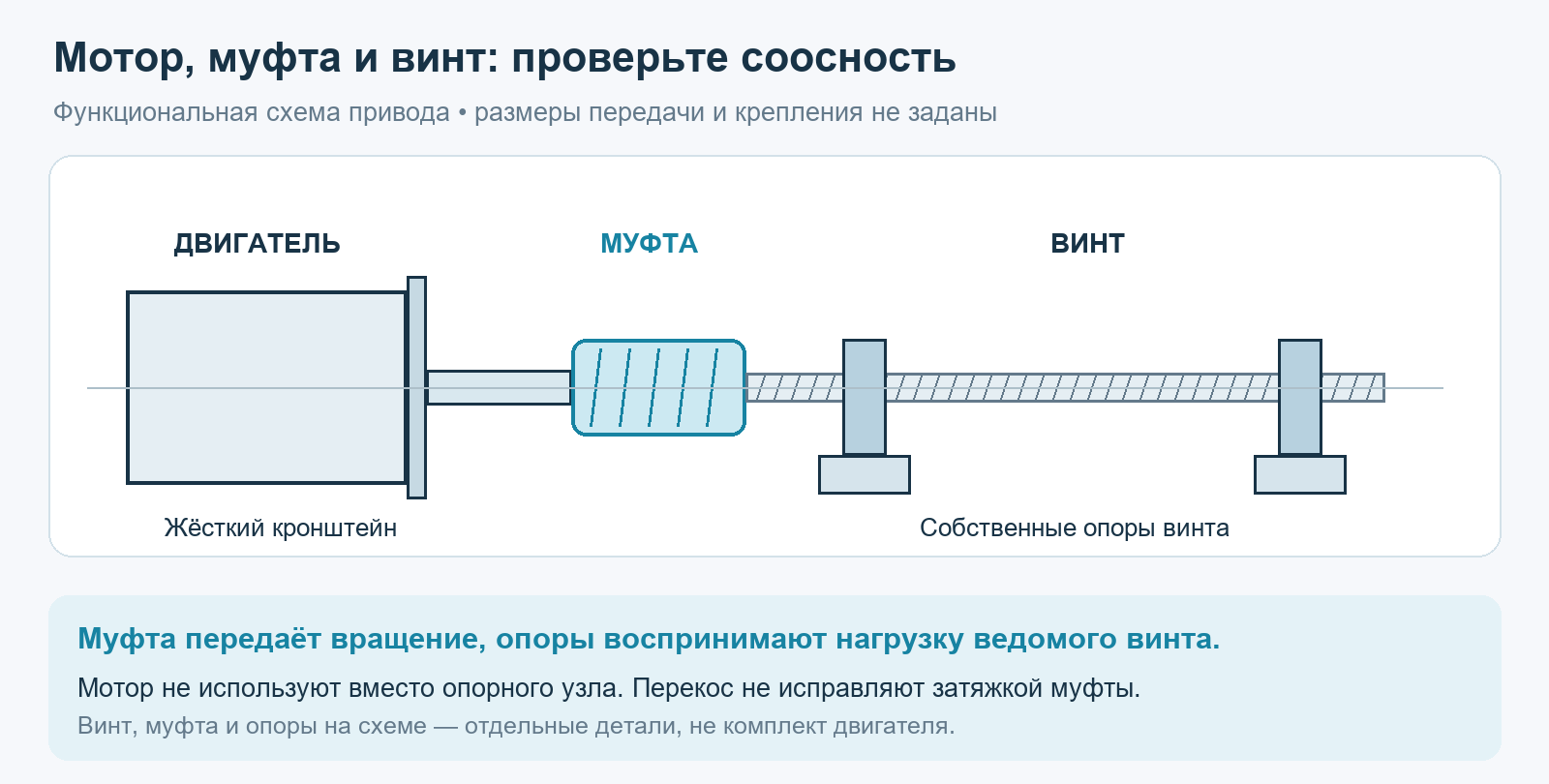

Механика: мотор не заменяет опоры винта

При винтовом приводе закрепите двигатель на жёстком кронштейне, а винт — в предусмотренных опорах. Муфта передаёт вращение и должна соединять соосные элементы. Она не предназначена для выправления заметного перекоса затяжкой винтов.
Шкив или муфту подбирают по фактическому валу. На фото показан вал с лыской. Посадку собирают без ударов и осевого поджатия; при ременном приводе избегают чрезмерного натяжения. Крепёжные винты должны подходить по длине к кронштейну и глубине отверстий.
Пары обмоток и ток
Перед подключением снимите питание с драйвера. Мультиметром определите две пары проводов обмоток и подключите каждую к своей фазе. Корпус штекера не определяет порядок контактов: распиновку проверяют до первого включения.
Ограничение тока выбирают с учётом номинала 1 А и руководства драйвера. В зависимости от устройства используется RMS, peak или расчёт через Vref. Эти обозначения не взаимозаменяемы без проверки.
Блок питания подключают к драйверу, а не напрямую к моторным обмоткам. Допустимое напряжение и условия охлаждения определяет выбранная электроника. Кабель закрепляют так, чтобы движение механизма не тянуло за разъём.
Настройка и проверка хода
Для полного шага 1,8° получается 200 шагов на оборот. Дальше учитывают микрошаг и передачу: ход винта либо шаг ремня и число зубьев шкива. В Klipper механическое перемещение задаёт rotation_distance.
Сначала проверьте короткое движение без нагрузки, направление и фактический ход. Затем постепенно увеличивайте скорость и ускорение. При дрожании без вращения проверьте пары обмоток; при пропусках под нагрузкой — механику, настройки и возможности привода на этой скорости.
Не отключайте разъём при работающем драйвере. Микрошаг и повышение тока не исправляют заклинивание, люфт или несоосную сборку.
Pololu: подключение двух обмоток · Klipper: расчёт перемещения.
