Текстолитовый MK2B 214 × 214 мм
Квадратная PCB-платформа • выбор подключения 12 / 24 В
Текстолитовый нагревательный стол MK2B размером 214 × 214 мм предназначен для подогреваемой платформы 3D-принтера. Он поддерживает питание 12 или 24 В при выборе соответствующего подключения на самой плате.
Формат удобен для ремонта и самостоятельной сборки квадратного стола. Перед установкой сверяют крепёж, высоту платформы и нагрузку на силовой выход контроллера.
Наружный габарит для подбора основания и рабочей поверхности.
Два варианта подключения: 12 или 24 В постоянного тока.
Крепления, поверхность и термодатчик согласуют с конструкцией.
Нагревательная PCB и рабочая поверхность
В основе MK2B — текстолитовая плата с нагревательными дорожками. Она выделяет тепло, а выбранное покрытие или отдельная поверхность формирует контакт с первым слоем. При использовании стекла проверяют его размеры, способ фиксации и прилегание: выводы датчика, припой и провод не должны приподнимать поверхность.
Наружные 214 × 214 мм не задают автоматически область печати такого же размера. Часть габарита занимают края, крепления и контактная зона. Доступную площадь определяют по установленной поверхности, ходу сопла и досягаемости датчика выравнивания.
Номинальная толщина в этой позиции — 2 мм. Текстолит не следует использовать как силовую деталь для исправления перекоса основания: опоры выставляют без принудительного изгиба платы. Плоскостность проверяют в собранном состоянии, с окончательным покрытием.

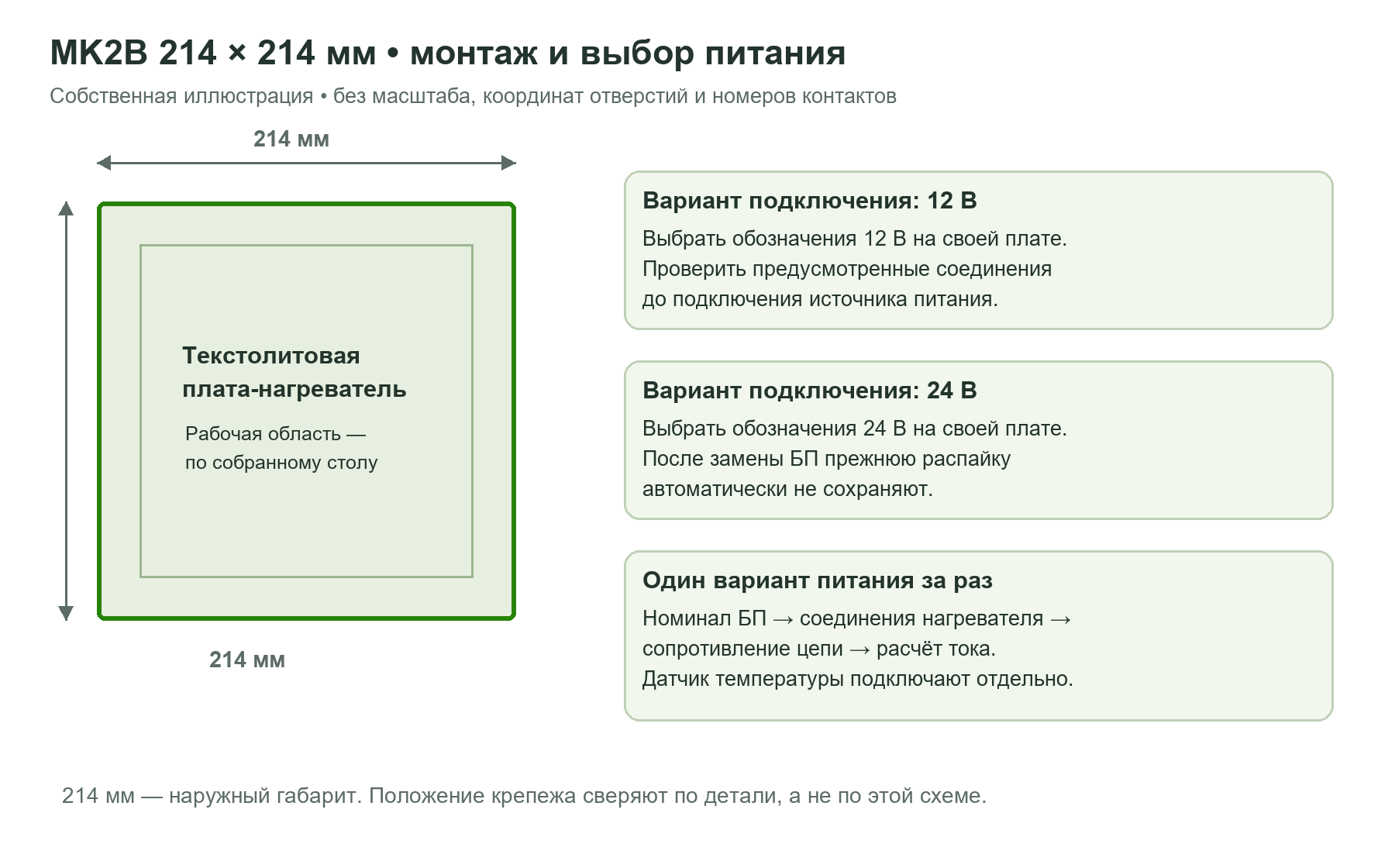

Как выбрать 12 или 24 В
Обозначение Dual Power у семейства MK2B относится к выбору соединений нагревательных дорожек. Это не автоматический переключатель напряжения. Нужные площадки и перемычки определяют по надписям на конкретной плате, а не по расположению проводов на фотографии другого исполнения.
Все соединения выбирают при отключённом питании. Перед первым включением сверяют номинал блока питания и проверяют сопротивление выбранной цепи. Для низкоомного нагревателя учитывают сопротивление измерительных щупов и качество контакта с площадками.
При переводе принтера с 12 на 24 В проверяют распайку стола, допустимое напряжение силового ключа и остальных потребителей. Если сопротивление цепи оставить прежним, удвоение напряжения увеличит расчётную мощность в четыре раза. Такая подача 24 В на подключение для 12 В не является штатным способом ускорить прогрев.
Ток оценивают по I = U / R, мощность — по P = U² / R. Значения используют для проверки источника, проводов и выходного каскада. Они не подтверждают предельную температуру платы или допустимый ток конкретного разъёма.
Крепление и подвижный кабель
При замене старого стола сравнивают расстояния между отверстиями, зазоры около края и место выхода силовых проводов. Совпадение обозначения MK2B само по себе не подтверждает совместимость с держателем или кареткой.
Кабель фиксируют отдельно от паяных площадок. На столе, который перемещается по оси Y, оставляют свободную петлю с плавным изгибом на всём ходе. Она не должна натягивать пайку, попадать под ролики или касаться горячих и острых деталей. Тонкие провода датчика также защищают от перегиба.
Если штатного выхода контроллера недостаточно для измеренной нагрузки, используют согласованный внешний ключ для постоянного тока. Его выбирают вместе с проводкой, соединениями и охлаждением; паспорт одного транзистора не определяет допустимую нагрузку всей сборки.
Температура и первый запуск
Нагреватель и термодатчик работают в разных электрических цепях. Наличие отверстия под датчик или места под компонент не означает, что датчик установлен и входит в комплект. До подключения определяют фактический тип элемента и его температурную характеристику.
Датчик закрепляют с устойчивым тепловым контактом, изолируя выводы от силовых площадок. В прошивке выбирают соответствующую характеристику, проверяют показания при комнатной температуре и только затем выполняют умеренный пробный нагрев под наблюдением.
Контролируют рост температуры и отключение нагрева по команде; программную защиту от ненормального прогрева сохраняют включённой. Регулятор настраивают после установки рабочей поверхности и теплоизоляции. Затем выравнивают стол, выставляют высоту первого слоя и дают всей поверхности стабилизироваться перед печатью.
Параметры для подбора
| Тип | MK2B, текстолитовая нагревательная PCB |
|---|---|
| Наружный размер | 214 × 214 мм |
| Номинальная толщина | 2 мм |
| Питание | 12 или 24 В DC, с выбором подключения |
| Распайка и крепёж | По маркировке и геометрии фактической платы |
| Мощность, датчик, провода | Уточняются по исполнению и комплекту поставки |

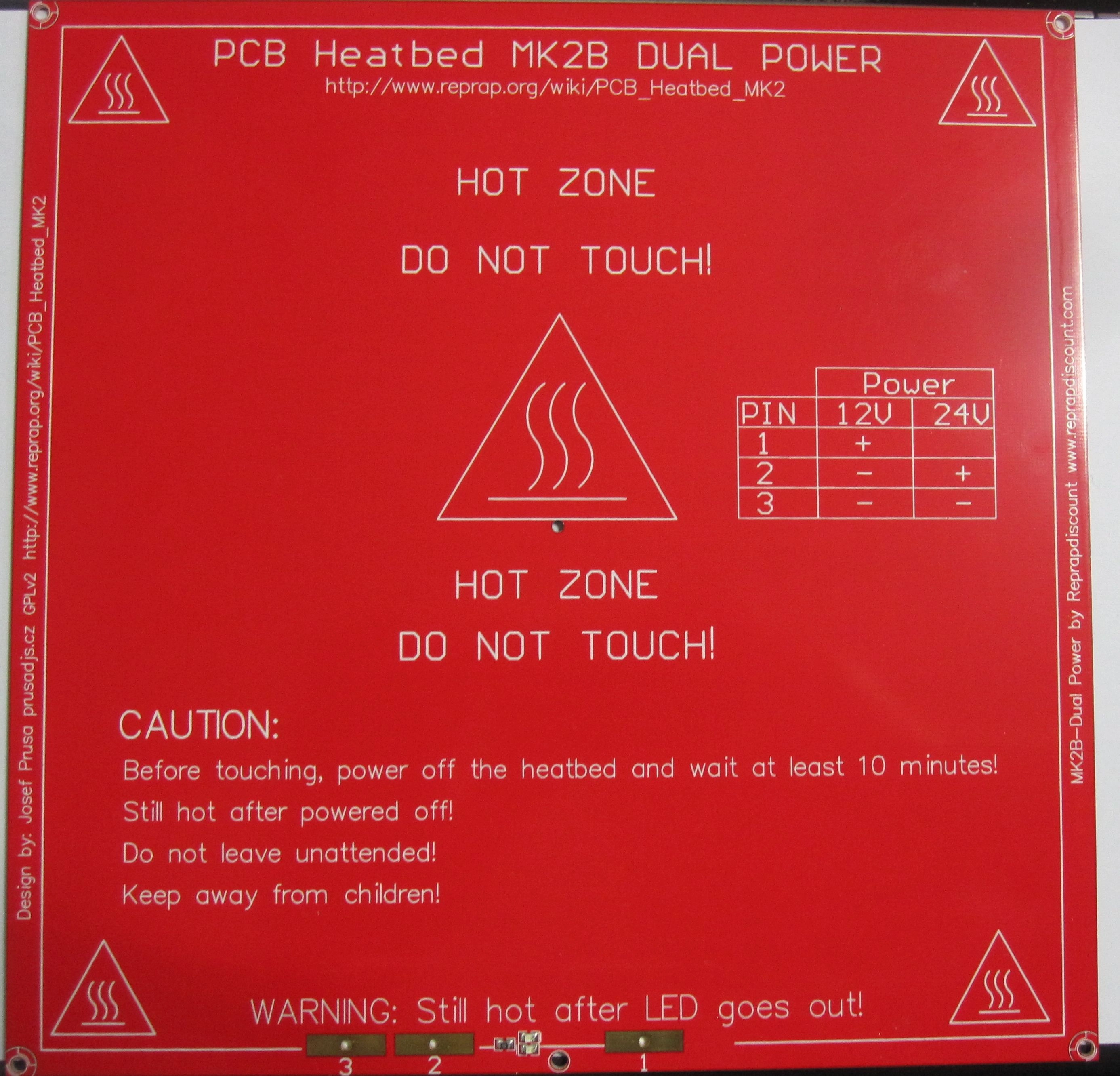

На фото показан пример семейства MK2B из архива RepRap, автор BubbleRep. Расположение контактов и установленные элементы поставляемого исполнения могут отличаться. Принцип выбора питания описан в документации PCB Heatbed, а последовательность проверки нагрева — в руководстве Klipper.
