Силиконовый нагреватель 300 × 300 мм
220 В AC · 600 Вт · квадрат 300 мм

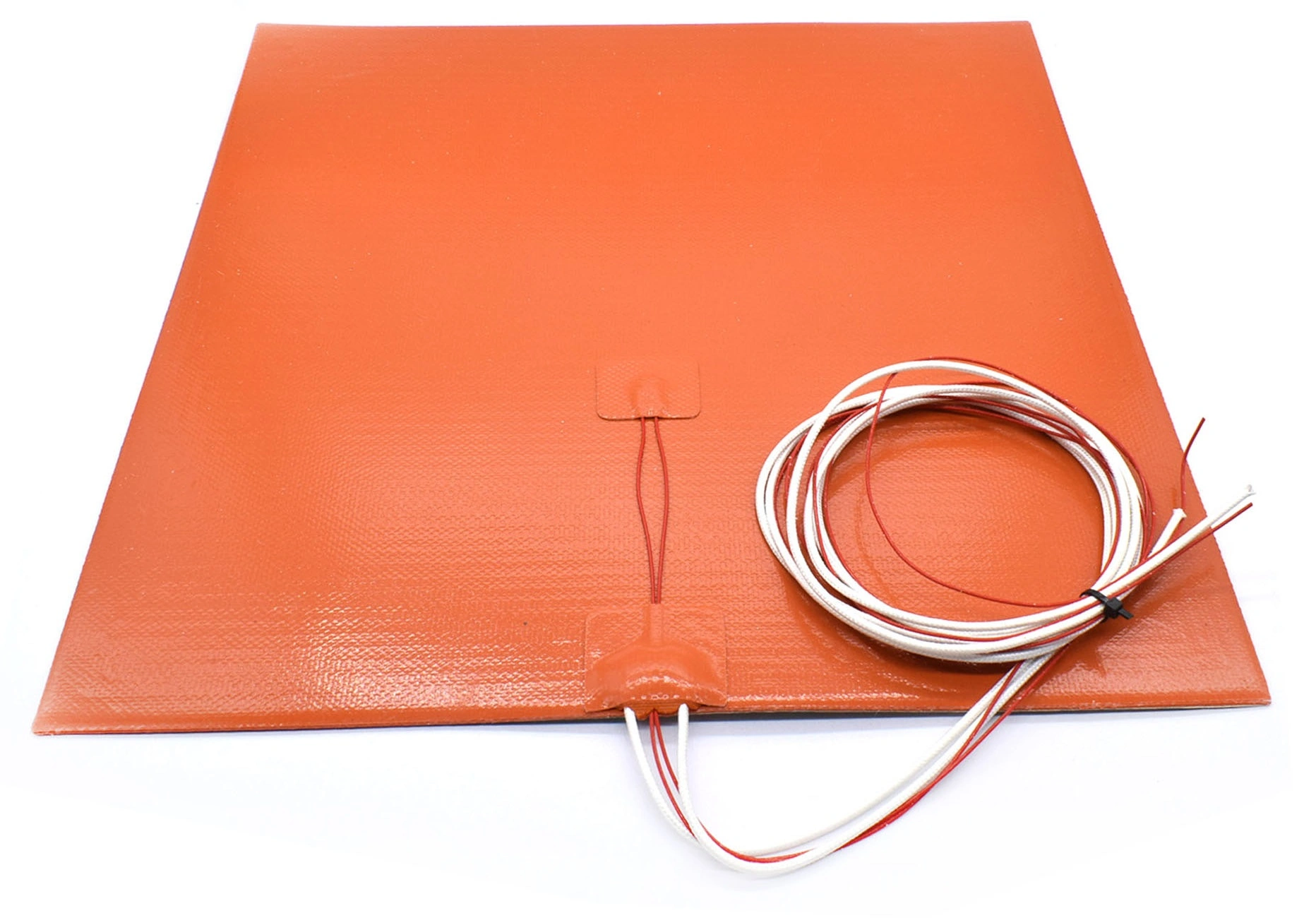

Силиконовый нагреватель 300 × 300 мм, 220 В, 600 Вт служит источником тепла для жёсткой платформы 3D-принтера. Мат крепят под теплораспределяющей плитой, а температуру регулируют по датчику через внешний SSR для переменного тока. При выборе проверяют свободное место под нагреватель, крепёж стола и условия подключения сетевой силовой цепи.
Совместимость проверяют по нижней стороне плиты.
Расчётный ток около 2,73 А при 220 В.
Датчик, регулятор и независимая защита.
Размер нагревателя и размер стола
Квадратный мат размещают снизу подходящей металлической плиты. На верхней стороне плиты находится печатное покрытие; сам силиконовый нагреватель не служит ровной печатной поверхностью. Он подходит для проектируемого узла, в котором предусмотрены передача тепла, контроль температуры и безопасная сетевая коммутация.
Число 300 в размере печатной области не гарантирует установку мата 300 × 300 мм. Под столом могут находиться винты, опоры, каретка или кабельный кронштейн. Перед покупкой сопоставьте полный контур нагревателя с доступным местом и расположением этих деталей.
Номиналы и выбор размера
| Форма и размер по карточке | 300 × 300 мм |
|---|---|
| Номинальное питание | 220 В переменного тока |
| Номинальная мощность | 600 Вт при 220 В |
| Расчётный рабочий ток | 2,73 А по I = P / U |
| Назначение | Нагрев жёсткой теплораспределяющей плиты снизу |
| Управление | Внешний регулятор и SSR с силовым выходом для AC |
| Датчик температуры | Тип и характеристику установленного датчика проверяют перед настройкой |

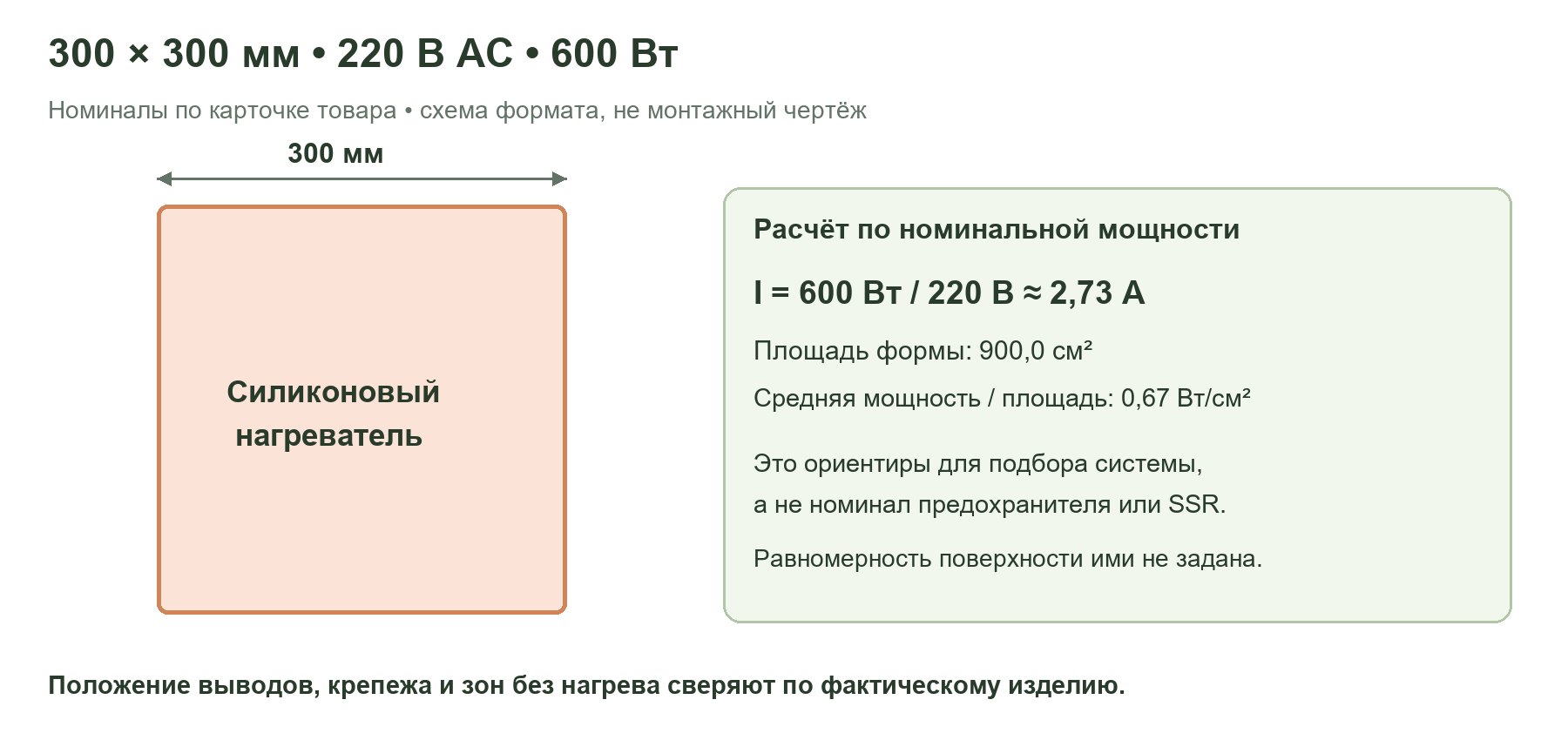

Расчётный ток 600-ваттного нагревателя при 220 В — около 2,73 А. Площадь формы 300 × 300 мм составляет 900 см², а отношение номинальной мощности к ней — около 0,67 Вт/см². Геометрическая площадь не равна документированной активной зоне: внутренний рисунок нагревательного элемента на общем фото не виден.
Для сравнения вариантов важны одновременно площадь и мощность. Одинаковые 600 Вт на матах разного размера дают разное отношение мощности к площади, поэтому настройки одного стола нельзя автоматически переносить на другой. Время прогрева определяется также массой плиты, изоляцией и выбранной температурой.
Установка под плитой
Поверхность для крепления должна быть плоской, чистой и сухой. Мат должен прилегать без складок, пузырей и отслоившихся краёв. Условия подготовки и прижима определяют по фактическому клеевому слою или выбранному способу монтажа, рассчитанному на нагрев.
Если схема крепежа требует отверстий внутри габарита мата, нельзя самостоятельно прорезать их или сверлить нагреватель. Нужна совместимая компоновка либо другое исполнение. Наличие отверстий не следует выводить из общего названия формата 300 × 300 мм.
На подвижном столе обеспечивают разгрузку проводов и запас на весь ход оси. Кабель не должен тянуть мат за ввод или проходить по острым кромкам. При добавлении теплоизоляции сохраняют доступ к PE и защитным устройствам; новый тепловой режим учитывают при настройке регулятора.
Силовое питание и независимая защита

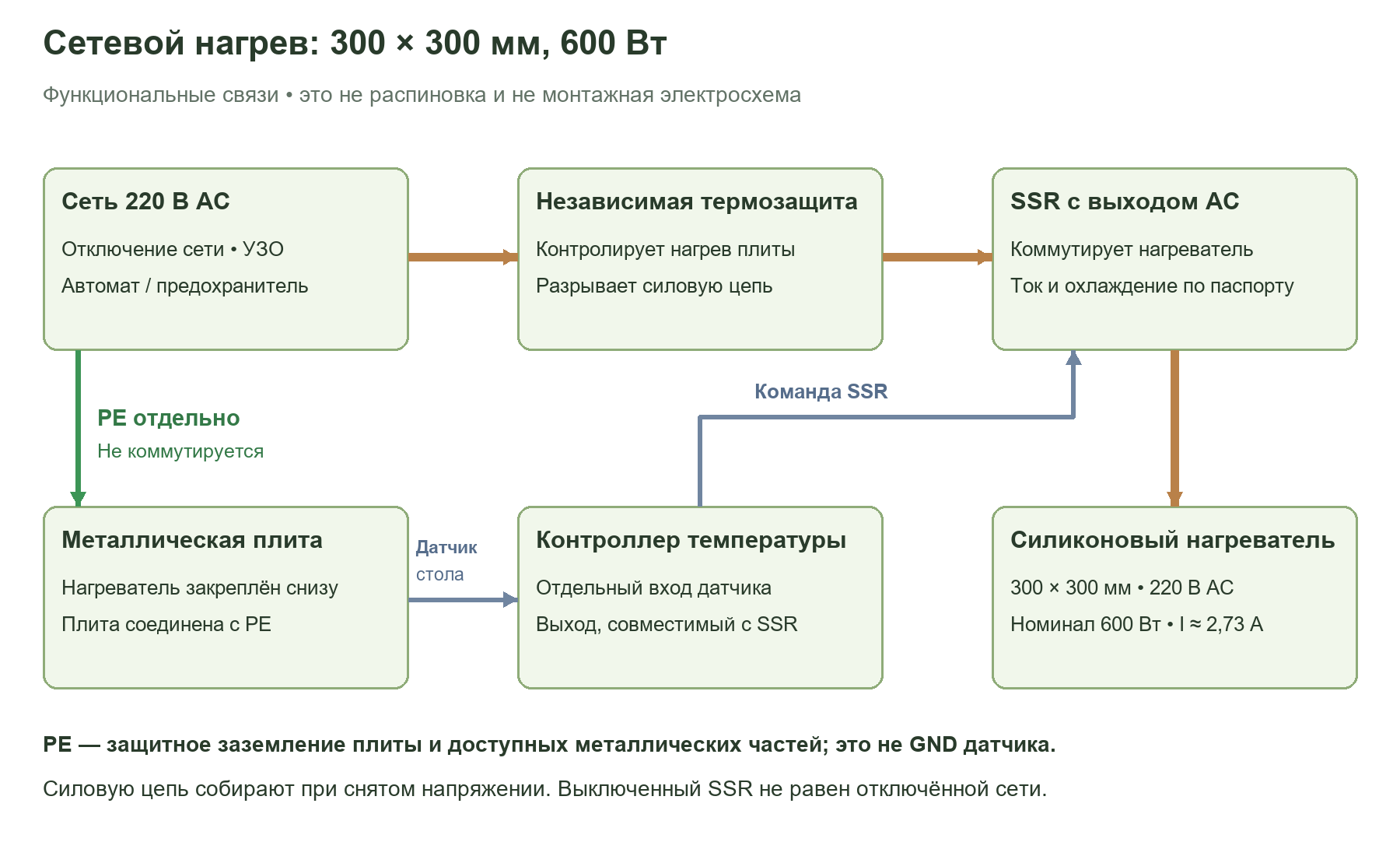

Нужен SSR с выходом для переменного тока и входом, совместимым с контроллером. Для резистивного нагрева обычно применяют вариант с включением при переходе через ноль. Допустимый ток выбирают по паспорту SSR с учётом радиатора, температуры отсека и нагрузки; цифра на корпусе без условий охлаждения недостаточна. Сетевой нагреватель нельзя подключать к обычному выходу BED на 12/24 В.
В силовой части предусматривают отключение сети, защиту от сверхтока и УЗО. Алюминиевую плиту и доступные металлические части соединяют с защитным проводником PE. PE не проводят через SSR, выключатель нагрева или термопредохранитель.
Независимый термоограничитель либо термопредохранитель должен контролировать нагрев плиты и отключать силовую цепь при перегреве. Температуру срабатывания и допустимые ток/напряжение выбирают для всей сборки. SSR может отказать во включённом состоянии: программная команда «выключить» и обычный токовый предохранитель не заменяют такую термозащиту. Работы с сетевой частью выполняют при снятом напряжении; её сборка требует квалификации для работы с 220 В.
Датчик температуры и настройка регулятора
Тип датчика подтверждают для фактической поставки. Отдельные тонкие выводы на общей фотографии не доказывают наличие конкретного NTC и не определяют его температурную таблицу. Если используется внешний датчик, он должен надёжно измерять температуру нагреваемого узла.
Датчик подключают к измерительному входу стола, отдельно от силовых проводов. Для термистора важны не только сопротивление при комнатной температуре, но и температурная характеристика. Нельзя выбирать NTC 100K или B=3950 только по цвету проводов либо общему фото.
После проверки датчика и защит настраивают регулятор под собранную плиту, покрытие и теплоизоляцию. В Klipper проверяют sensor_type, пределы температуры, мощность и период управления SSR; в Marlin используют настройки нагрева стола и предусмотренную сборкой процедуру PID. Чужие PID-коэффициенты и универсальная частота PWM здесь не подходят.
Перед первым рабочим прогревом
Проверьте размер и маркировку фактического нагревателя, состояние оболочки и выводов, соответствие сетевой защиты, непрерывность PE и готовность независимой термозащиты. Корпуса соединений должны закрывать сетевые контакты, а кабель — свободно проходить весь рабочий ход без натяжения и трения.
До команды нагрева показания датчика должны соответствовать реальной температуре. Пробный цикл выполняют под наблюдением: проверяют рост температуры, отключение мощности и отсутствие локального перегрева. Верхний рабочий предел задаёт самый чувствительный элемент сборки — нагреватель, клей, магнитное покрытие, изоляция или проводка. Рабочую температуру выбирают по документации фактического исполнения, а не только по термостойкости силиконовой оболочки.
Документация по подключению и настройке
Заземление и защита сетевого стола · Условия применения SSR · Настройка heater_bed в Klipper · PID-настройка в Marlin. Руководства описывают построение системы; они не определяют производителя и параметры этого нагревателя.
