Usongshine 17HS4023
Корпус до 23,5 мм · вал 5 мм · ток 1 А
Usongshine 17HS4023 — короткий шаговый двигатель NEMA 17 для компактных приводов и механизмов подачи. Корпус имеет глубину до 23,5 мм, вал с лыской — диаметр 5 мм. Ток составляет 1 А на фазу, удерживающий момент — не менее 0,13 Н·м, полный шаг — 1,8°. Для управления требуется внешний драйвер двухфазного биполярного двигателя.
Компактный мотор для механизма с подходящей нагрузкой и передачей. Сверьте посадку ведущей детали и параметры драйвера перед заменой.
Глубина не более 23,5 мм по чертежу.
Удержание ротора при поданном токе.
Для расчёта движения с учётом передачи.

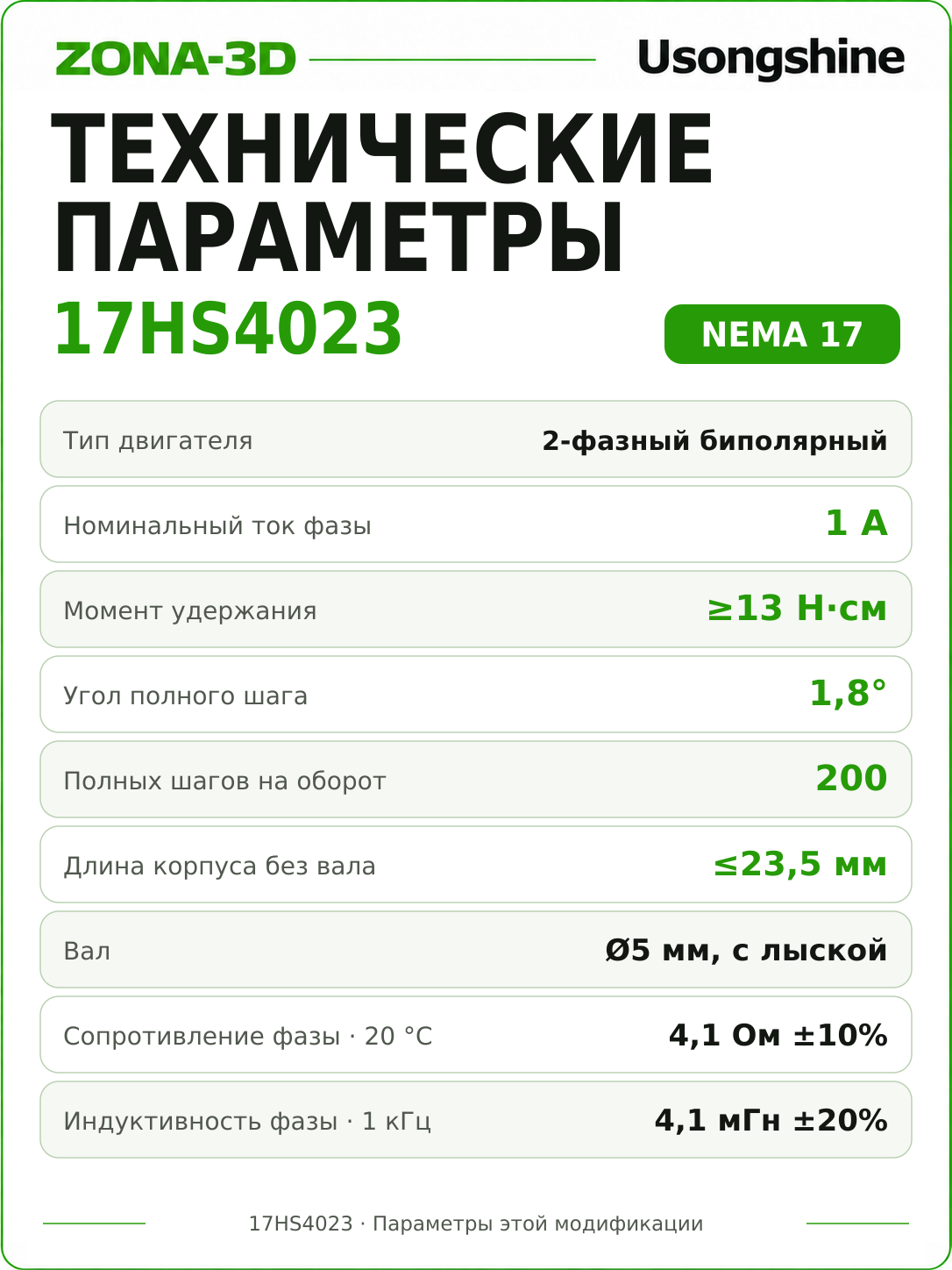

Параметры модели

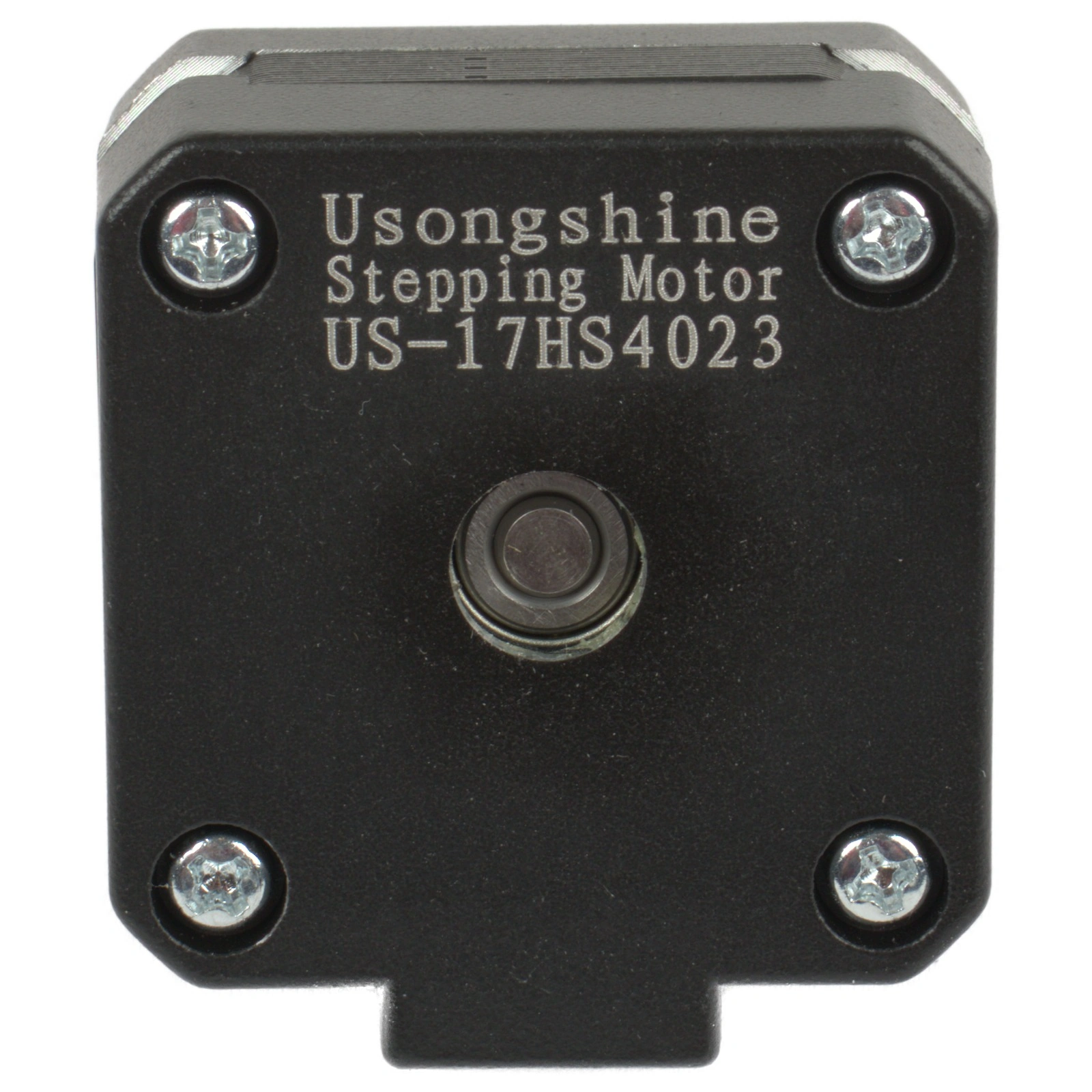

| Исполнение | Usongshine 17HS4023 / US-17HS4023 |
|---|---|
| Тип | Двухфазный биполярный шаговый двигатель |
| Полный шаг | 1,8°; 200 шагов на оборот |
| Ток фазы | 1 А по таблице Usongshine |
| Удерживающий момент | Не менее 0,13 Н·м (13 Н·см) |

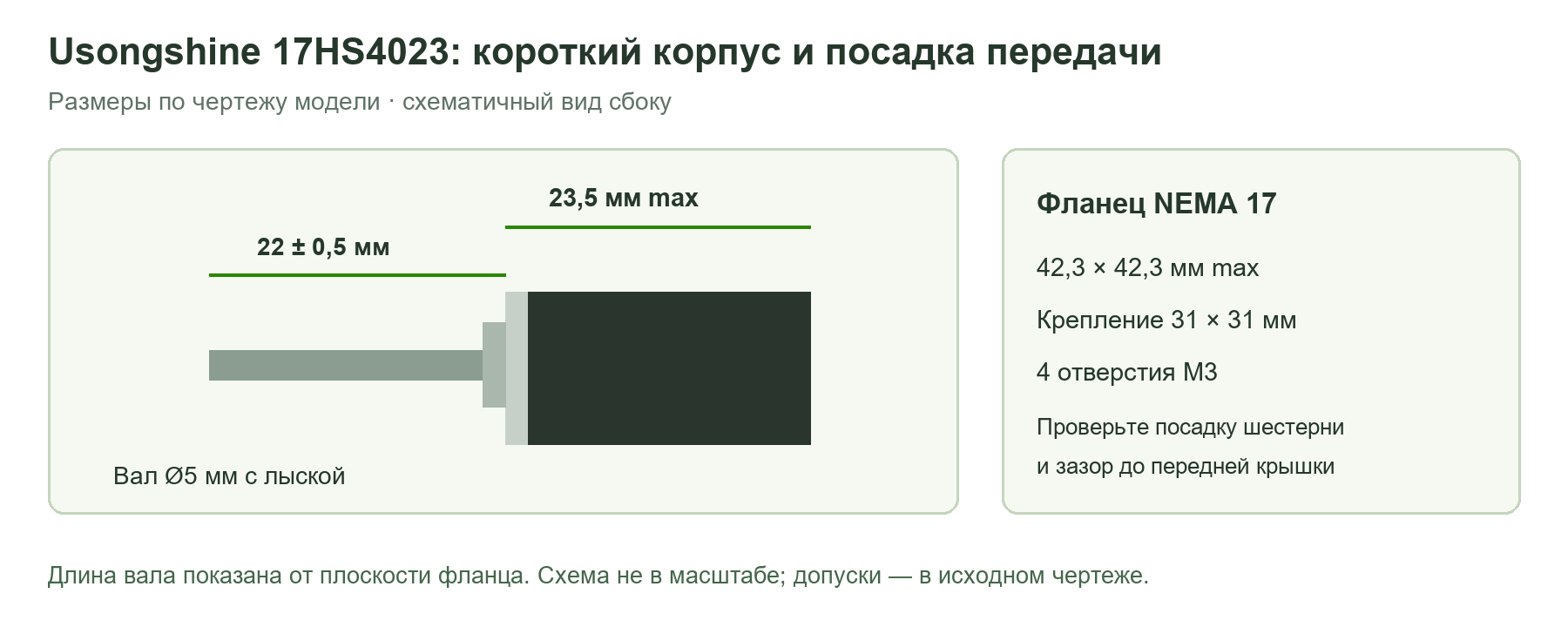

| Габариты корпуса | До 42,3 × 42,3 × 23,5 мм по чертежу, без вала и разъёма |
| Вал | Ø5 мм, с лыской; выступ 22 ± 0,5 мм от плоскости фланца |
| Крепление | 4 отверстия M3; межосевое расстояние 31 × 31 мм |

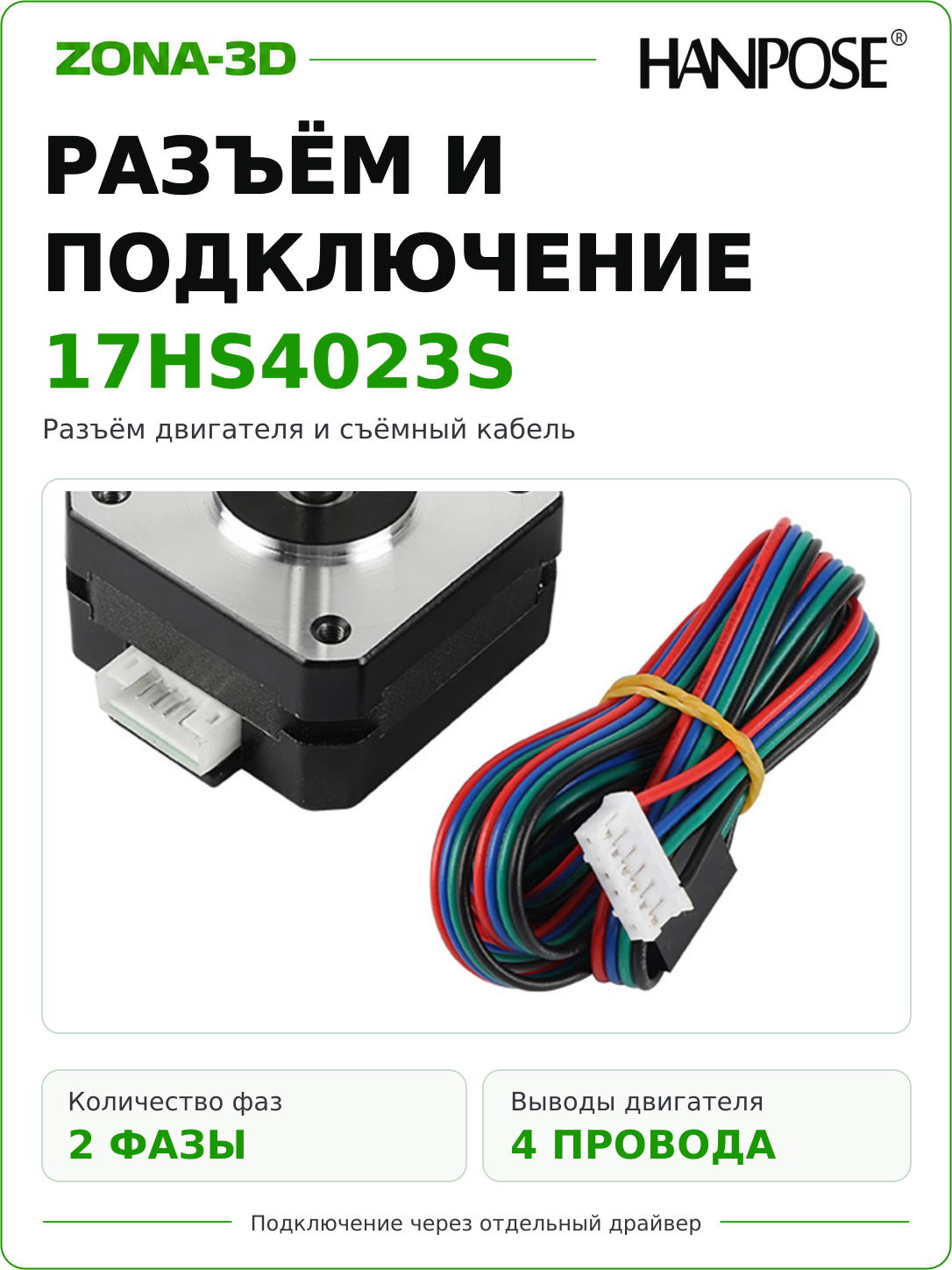

| Подключение | 4 рабочих вывода в разъёме на корпусе |
| Электроника | Драйвер с ограничением тока, подбирается отдельно |
Данные относятся к Usongshine. У двигателей других марок с похожим номером 17HS4023 встречаются иные ток, момент и размеры. Обозначение NEMA 17 описывает типоразмер, а не полную электрическую взаимозаменяемость.
Для компактной подачи и небольших механизмов
Небольшая глубина помогает разместить двигатель рядом с редуктором или на каретке, где длинный корпус мешает раме и соседним узлам. Такой формат часто выбирают для компактной подачи пластика, но совместимость конкретного экструдера проверяют по его чертежу: крепление, посадка ведущей шестерни и длина вала должны совпасть.
Момент 0,13 Н·м нужно оценивать вместе с передаточным отношением. Редуктор может увеличить момент на выходе, изменив скорость и число оборотов двигателя на заданное перемещение. Для прямой передачи на нагруженную ось одного преимущества короткого корпуса недостаточно.

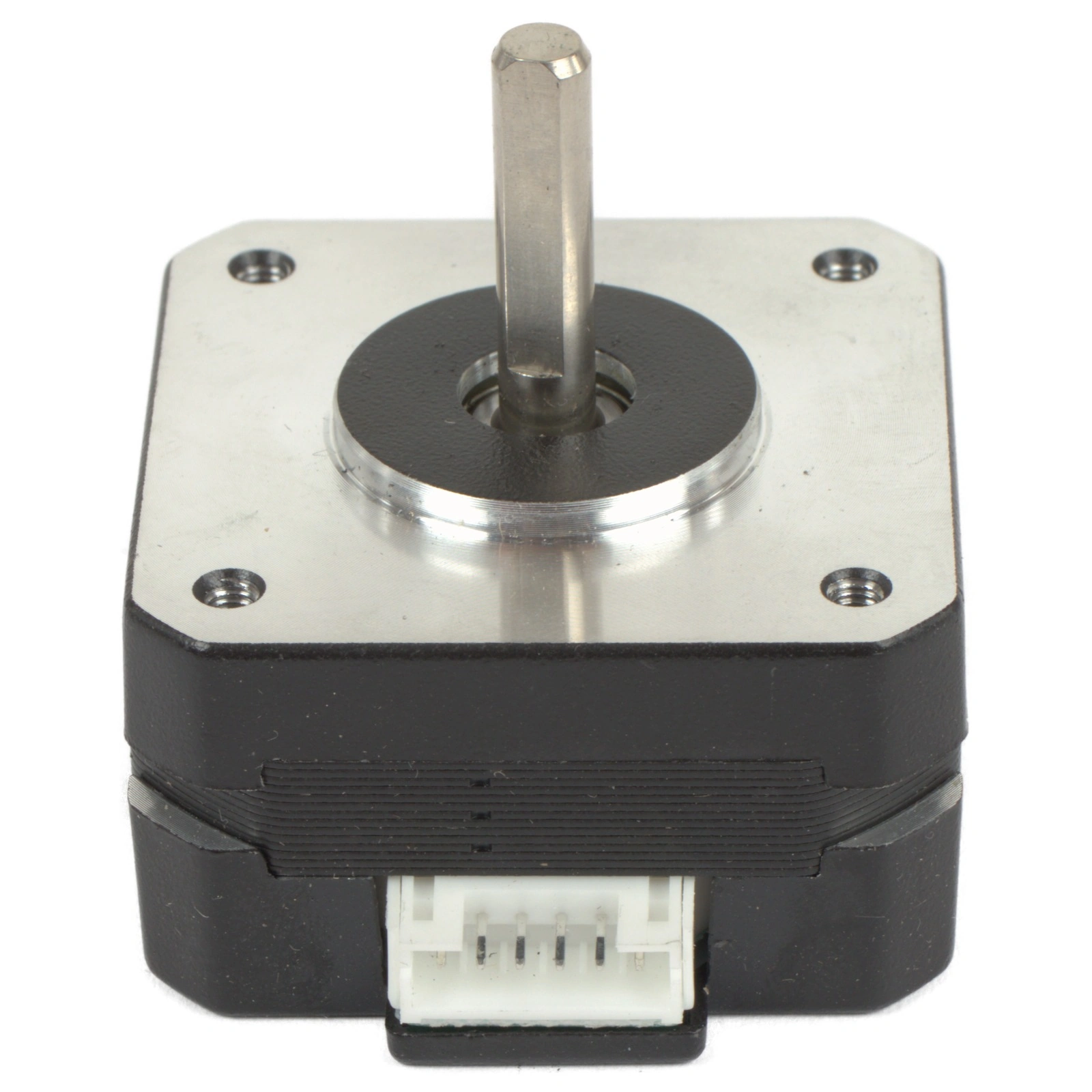

Механическая установка
Кронштейн подбирают под четыре отверстия M3 с шагом 31 мм. Проверьте свободное место для разъёма и штекера: в небольшом корпусе именно выход кабеля может оказаться самой тесной частью сборки. На подвижном узле провод должен изгибаться без натяжения контактов.
Для передачи нужен вал диаметром 5 мм. Выступ 22 ± 0,5 мм указан от плоскости переднего фланца, поэтому при сравнении с другим чертежом важно использовать одинаковую точку отсчёта. Винт шестерни или шкива должен попадать на лыску, а вращающаяся деталь — иметь зазор до крышки мотора.
Подбирайте длину крепёжных винтов с учётом толщины кронштейна и глубины резьбы. Не насаживайте шестерню ударами и не притягивайте перекошенную сборку винтами. После монтажа проверьте свободное движение механизма до подачи питания.
Что учитывать при выборе драйвера
Паспортный ток 1 А на фазу — параметр обмоток. Настройка драйвера зависит от способа задания тока: RMS в прошивке, peak на переключателях и Vref на плате нельзя считать взаимозаменяемыми числами. Пользуйтесь инструкцией конкретного драйвера и учитывайте его охлаждение.
В таблице Usongshine также указано напряжение обмотки 4,1 В. Оно не задаёт обязательное напряжение блока питания всей системы. Импульсный драйвер ограничивает ток, а допустимое питание определяется управляющей электроникой. Подключать мотор напрямую к источнику 12 или 24 В вместо драйвера нельзя.
Удерживающий момент измеряется при неподвижном роторе под током. На рабочих оборотах доступный момент зависит от питания, драйвера и режима движения. Слишком резкий разгон или заклинивание подачи могут вызвать пропуск шагов; повышение тока не заменяет устранение механической причины.
Подключение и первый запуск
- Обесточьте электронику. Определите две пары обмоток по схеме или мультиметром. Цвета кабеля не являются универсальной распиновкой.
- Подключите пары к выходам A и B драйвера. Шестиместный корпус разъёма не означает наличие шести рабочих проводов; у этой модели используются четыре вывода.
- Выберите ток и микрошаг. Для первого движения установите небольшое ускорение и проверьте направление без большой нагрузки.
- Настройте масштаб перемещения. Исходите из 200 полных шагов на оборот и учитывайте редуктор или другой механизм передачи.
- Проверьте реальный рабочий режим. Контролируйте нагрев, стабильность подачи и повторяемость положения.
Микрошаг может сделать ход плавнее, но не гарантирует пропорциональное повышение точности. Встроенного энкодера и тормоза здесь нет; после пропуска шагов контроллер не получает автоматического подтверждения фактического положения.
Чертёж и технические материалы
Таблица Usongshine 17HS4023 · Размеры и схема обмоток модели · Подключение биполярного двигателя
